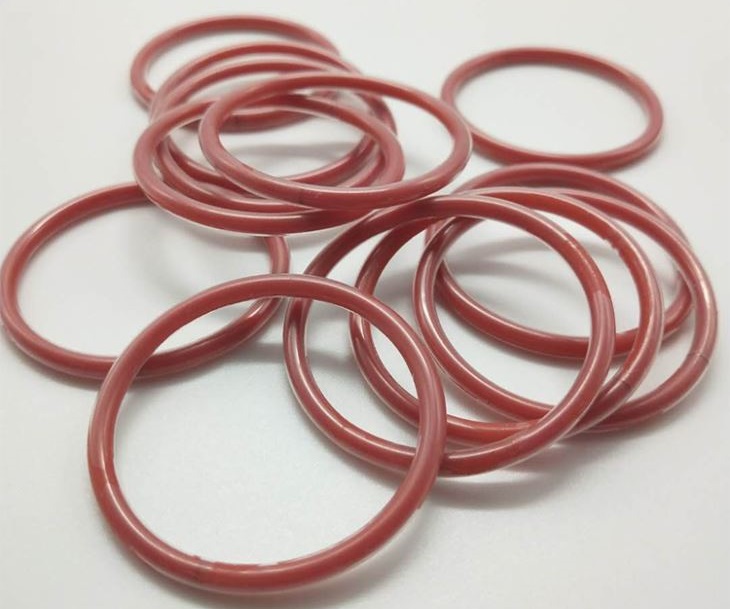

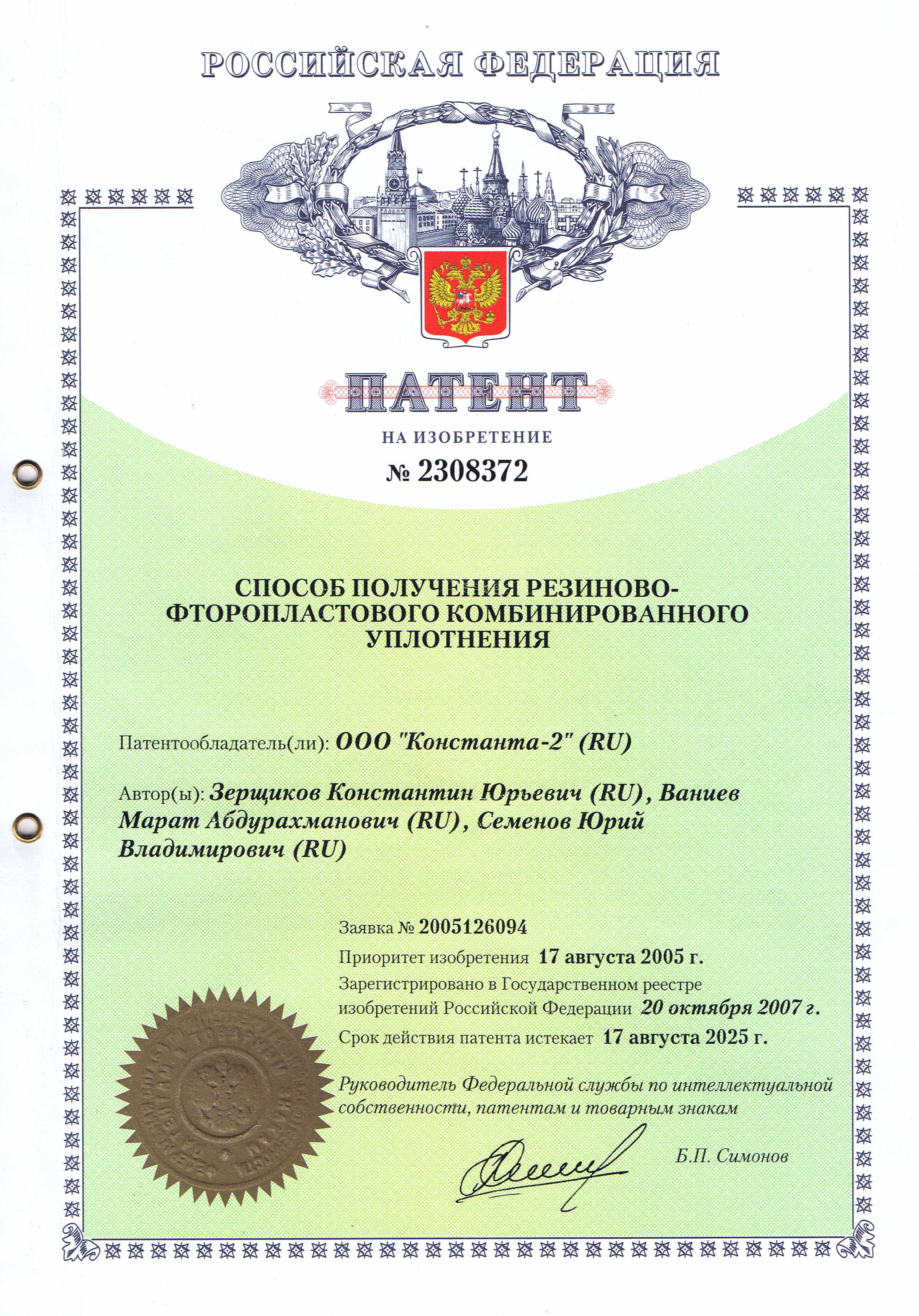

Для герметизации в подвижных и неподвижных соединениях, эксплуатирующихся в условиях одновременного воздействия высоких температур, давлений, агрессивных сред применяются резиновые кольца во фторопластовой оболочке (РФК). ООО «Константа-2» является единственным в России производителем колец круглого сечения во фторопластовой оболочке диаметром от 10 до 2000 мм, размеры которых соответствуют ГОСТ 9833-73, а также нестандартных размеров. Упруго деформируемые кольца РФК выпускаются по ТУ 22.19.73-006-34724672-2016 по технологии, разработанной сотрудниками ООО "Константа-2" и защищенной патентом Российской Федерации. Конструкция колец позволяет сочетать высокие эластические свойства, присущие эластомерам с теплостойкостью, агрессивостойкостью, антифрикционными свойствами, характерными для фторопласта. Капсулированные кольца изготавливаются по запатентованной технологии путем сварки оболочки вокруг резинового сердечника, которая позволяет получать кольца с оболочкой практически любой толщины – от 0.2 до 3 мм. Оболочки подвергаются 100% контролю герметичности с помощью проникающих составов “Penetrant”.
Таким образом, в классе комбинированных уплотнений появилась группа резино-фторопластовых уплотнений, наиболее простым по исполнению из которых являются резино-фторопластовые кольца (РФК). Кроме капсулированных колец круглого сечения уже сегодня мы предлагаем своим потребителям профилированные варианты комбинированных резино-фторопластовых уплотнений. Объединяет их то, что резиновый сердечник из силикона или фторэластомера обеспечивает эластические свойства уплотнения и соответственно, надлежащий уровень контактных давлений на сопрягаемых поверхностях во всем диапазоне температур от -60°С до +220°С, а оболочка из сополимеров фторопласта Ф4МБ или Ф-50 обеспечивает химическую устойчивость во всех промышленно применяемых средах, повышенная прочность и теплостойкость обусловливают высокие параметры эксплуатации по температурам (до 250°С) и давлениям (до 100 МПа). Упругость резинового сердечника и отсутствие хладотекучести у применяемые марок фторопласта устраняют течение под нагрузкой вплоть до максимальных давлений в 100 МПа и упругое восстановление после нагружения.
Возможность изменения в широких пределах твердости резинового сердечника (от 40 до 85 по Шор А) и толщины стенки оболочки (от 0.2 до 3 мм), именно эти характеристики определяют герметизирующую способность, формы сечения и размеров комбинированного уплотнения, использования различных материалов оболочки позволяют направленно регулировать свойства уплотнительного узла. Так, применяя резиновые сердечники на основе силоксановых каучуков и оболочки из фторопласта 3, добиваются эластичности уплотнений при пониженных температурах и снижается температурный порог применимости до -60°С. Применение радиационно стойких марок фторопласта Ф-50, Ф-40 в материале оболочки взамен ПТФЭ, обладающих на два порядка более высокой радиационной стойкостью, позволяет использовать данное решение в атомной промышленности.
Специалисты нашей фирмы могут выполнить инженерное проектирование уплотнительного узла по техническому заданию Заказчика.
Изготавливаются в соотвестсвии с ТУ 22.19.73-006-34724672-2016.

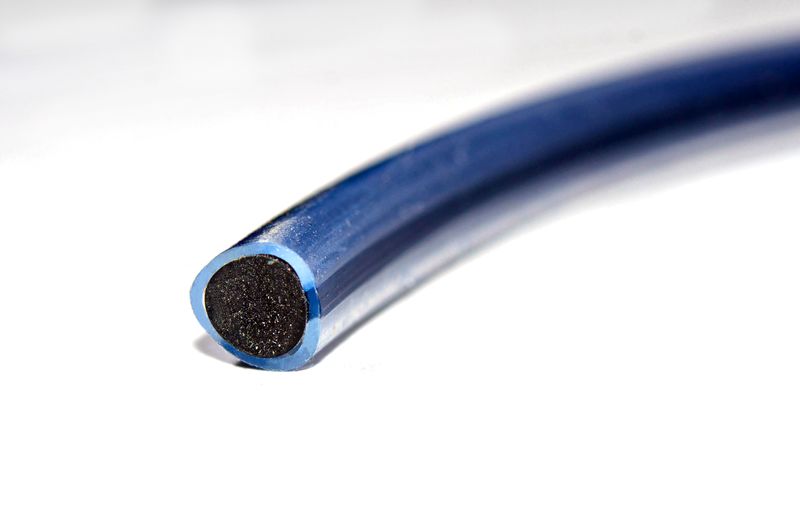

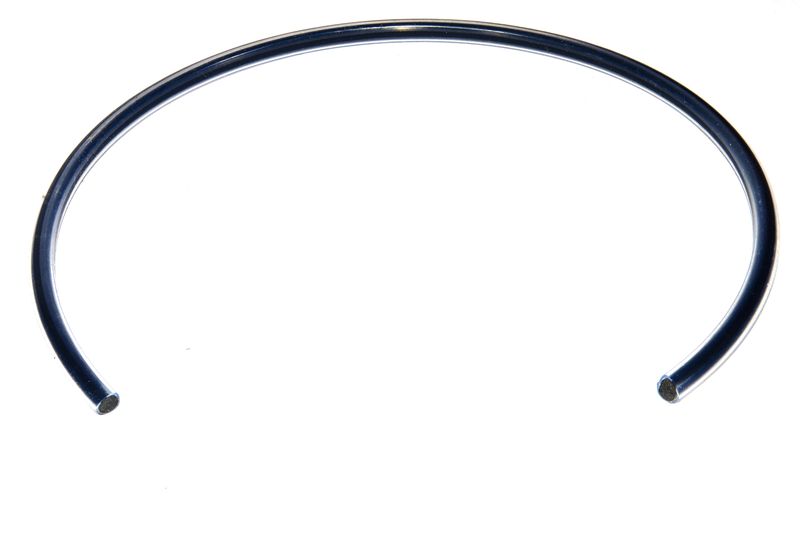

Комбинированное уплотнение представляет собой резиновое кольцо, заключенное в бесшовную оболочку из фторопласта Ф-4МБ (FEP) или Ф-50 (PFA). Толщина оболочки колеблется от 0,2 до 3,0 мм, в зависимости от размеров кольца и условий эксплуатации.
Основные характеристики: | сочетание упругих свойств резинового сердечника с высокой химстойкостью и теплостойкостью оболочки из фторопласта, низкий коэффициент трения. | |
Температура эксплуатации: | от -60 до +250°С | |
Коэффициент трения по металлу: | 0,1 - 0,2 | |
Среды эксплуатации: | концентрированные растворы кислот и щелочей, углеводороды, растворители, агрессивные газы, смеси различных агрессивных веществ. | |
Размеры колец | Внутренний диаметр D, мм | 10 - 2000 |
Сечение d, мм | 1,9; 2,5; 3,6; 4,0; 5,0; 5,8; 7; 8,5; 12,8 | |
Толщина фторопластовой оболочки, мм | 0,2 - 3,0 | |
Материал сердечника: | фторэластомер (viton), силиконовый эластомер. | |
Максимальная скорость относительного перемещения, м/сек | До 5 | |
Максимальное расчетное давление эксплуатации, МПа | 100 | |
Упругое восстановление после деформирования, % | Не менее 90 | |
Газопроницаемость, декомпрессия | Отсутствуют |
Применение
Кольца резиновые в оболочке из фторопласта (далее: РФК или кольца капсулированные), предназначенны для уплотнения разных типов неподвижных и подвижных соединений в гидравлических и пневматических устройствах, запорной арматуре.
Наличие фторопластовой оболочки позволяет применять РФК в оборудовании, где возможен контакт с пищевыми продуктами и требуются соответствующие сертификаты.
Уникальная по своей универсальной химической стойкости фторопластовая оболочка позволяет применять РФК в составе узлов оборудования, контактирующего с агрессивными средами переменного характера или непредсказуемого состава. Так применение РФК в торцовых уплотнениях и насосных агрегатах позволяет решить подчас неразрешимые задачи совместного воздействия факторов внешней среды. Возможность получать уплотнения не только круглого, но и прямоугольного, трапецидального и др. сечений существенно расширяет области применения.

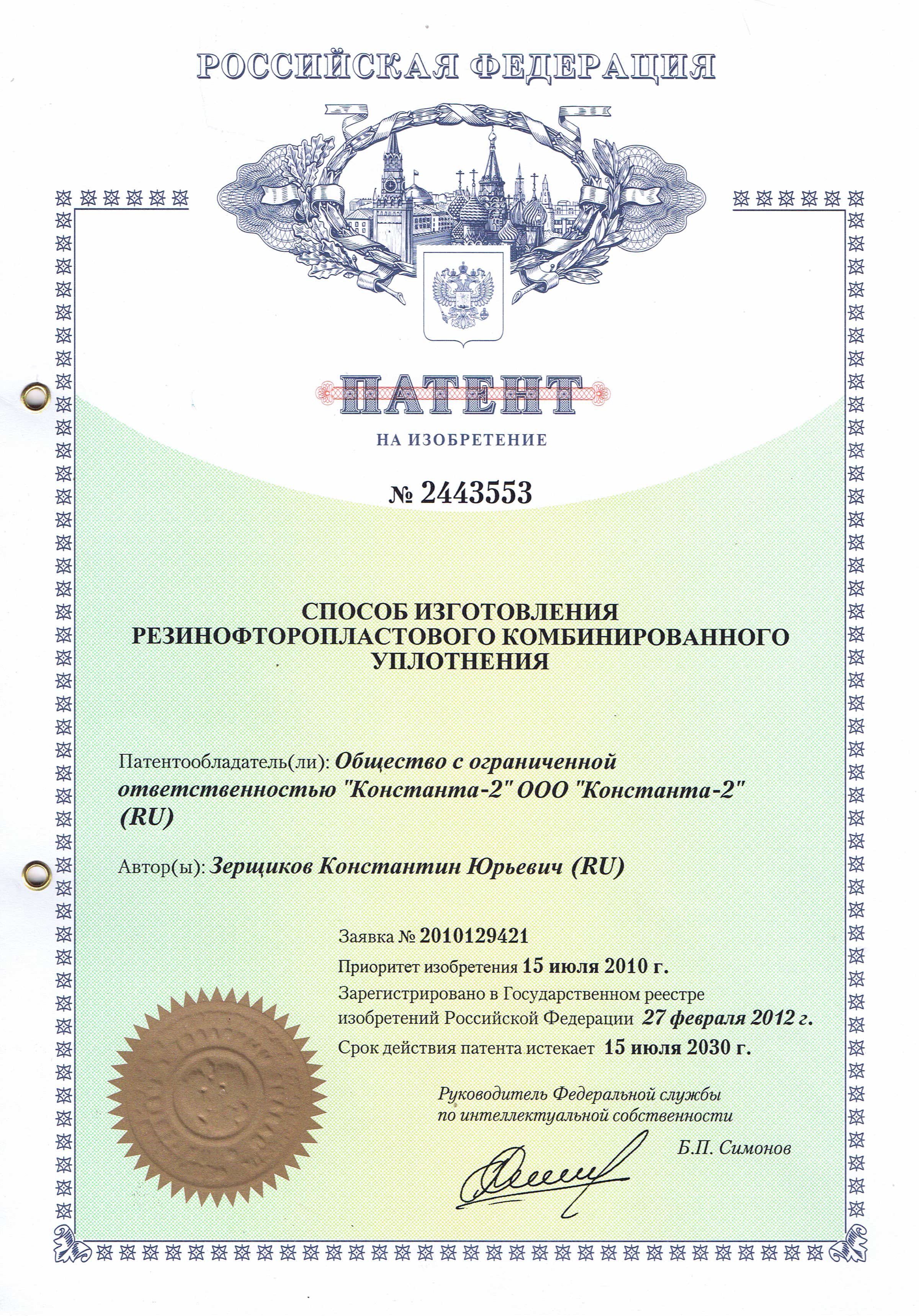

Следует отметить, что производимые нашей компанией резино-фторопластовые кольца являются примером опережающего импортозамещения - эксклюзивная технология их производства , разработанная на нашем предприятии в конце 90-х годов и защищенная патентом РФ, стала результатом стремления выпустить продукцию аналогичную уже имевшимся на зарубежном рынке машиностроения капсулированным кольцам - универсальных уплотнений, являющихся решением проблемы обепеспечения стойкости к переменным средам. Сегодня ООО "Константа-2", являясь единственным российским производителем резино-фторолпастовых колец, поставляет своим потребителям продукцию не только не уступающим эксплуатационным качествам импортной продукцией, но и предлагает более разнообразный ассортимент исполнения этих уникальных уплотнений.
Разнообразие ассортимента РФК достигается в том числе за счет использования оболочек различной толщины и сердечника от минимальной до повышенной твердости, что позволяет применять данные уплотнения даже в высоконагруженных узлах при наличии вращательного и возвратно-поступательного перемещений.
Последней разработкой является применение комбинированных резино-фторопластовых уплотнений для герметизации пробки-шара в шаровых кранах. Предлагаемое техническое решение состоит в замене уплотнения из политетрафторэтилена на комбинированное резино-фторопластовое уплотнение аналогичного или круглого сечения и размеров.
Пример использования капсулированных колец в торцевом уплотнении 130 УТДС (НПЦ "АНОД").
