Уплотнения шаровых кранов

Уплотнения шаровых кранов

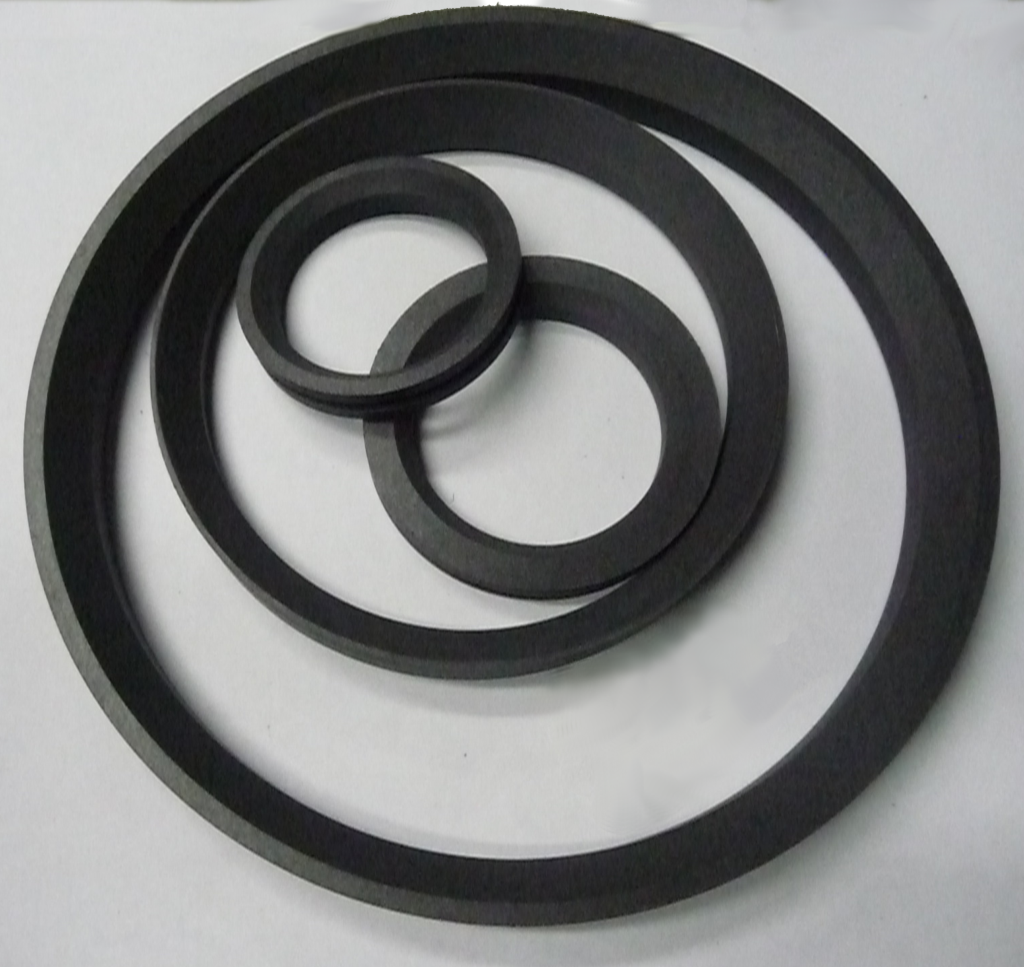

Уплотнения седла шароого крана, материал "Констафтор 300С"
Уплотнения шаровых кранов

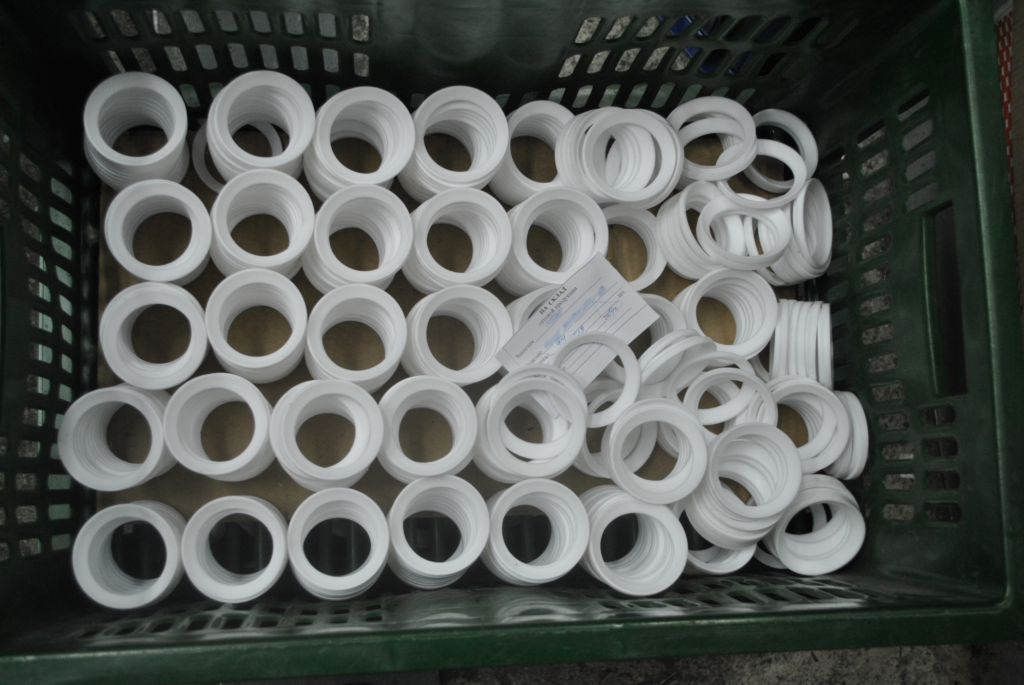

Уплотнения седла шарового крана, материал фторопласт Ф4ПН
Уплотнения шаровых кранов

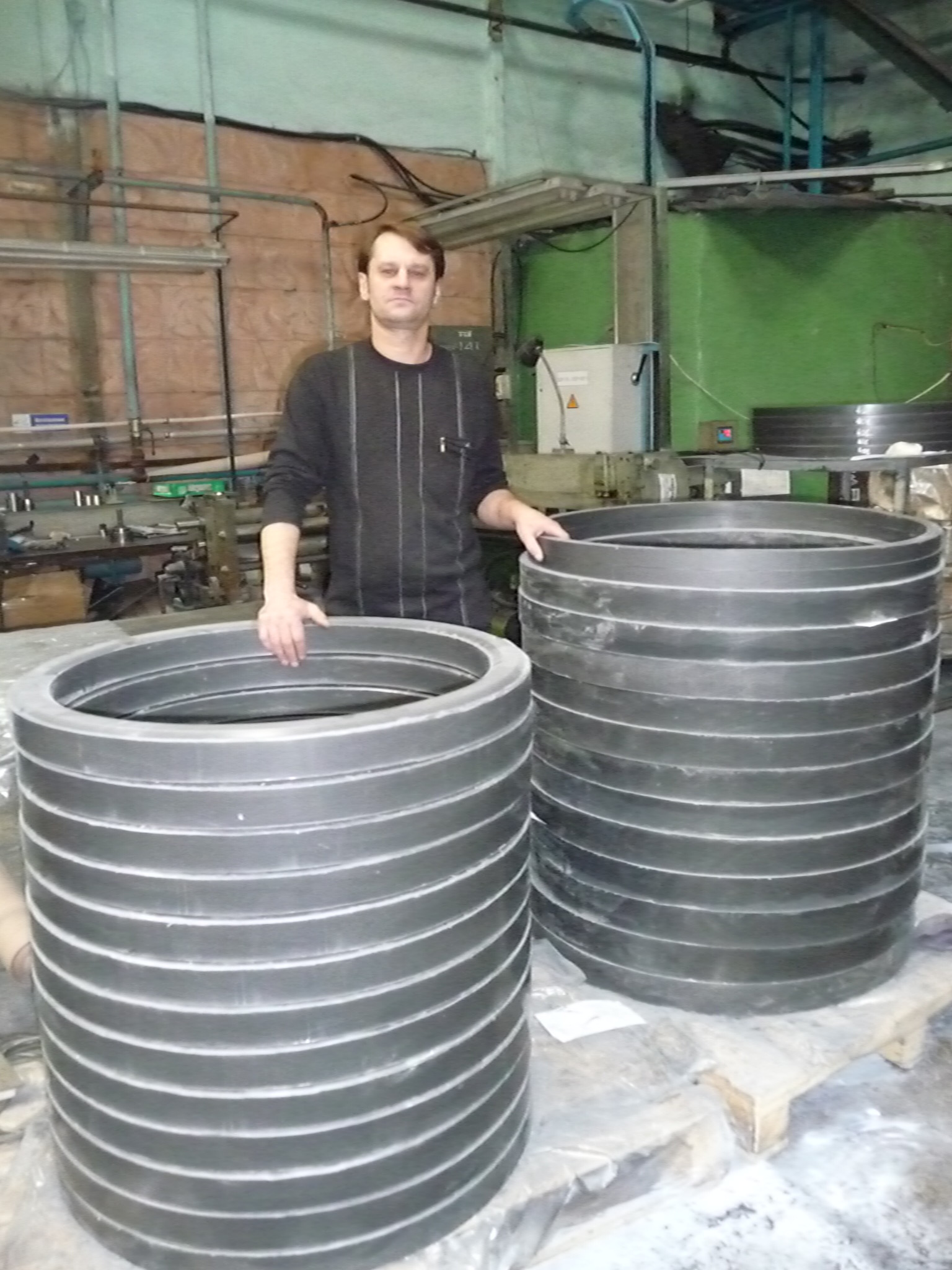

Заготовки уплотнения седла шарового крана Ду800, Констафтор 300С
Уплотнения шаровых кранов
Уплотнения седла шароого крана, материал "Констафтор 400"
Уплотнения шаровых кранов
D, мм: от 2 до 1500 мм H, мм: от 1 до 100

Уплотнительные седла для шаровых кранов должны быть выполнены из пластичного материала, который, обеспечивая плотное прилегание, не мог бы повредить уплотнительную поверхность шара. Одновременно, материал должен быть достаточно прочным, чтобы выдерживать высокие удельные нагрузки. Одним из наиболее универсальных материалов для изготовления седел является фторопласт-4 или композиты на его основе. Широкое применение фторопласта для различных условий эксплуатации объясняется его низким коэффициентом сухого трения, высокой химической стойкостью и широким диапазоном рабочих температур. В тех случаях, когда арматура работает при криогенных температурах применяется фторопласт-3. При высоких давлениях, невысоких температурах и на неагрессивных жидкостях и газах находит применение капрон. Резиновые седла и сёдла из полиуретана обладают наилучшей уплотняющей способностью, но они рекомендуются при низких давлениях и в узком температурном диапазоне.

Уплотнения предназначены для герметизации шара-пробки и шпинделя в шаровых кранах и должны обеспечивать герметичность не ниже класса А по ГОСТ 9544.

Изготавливаются в соответствии с ТУ 2291-005-347246723-2008.

Условия эксплуатации уплотнений:

  • рабочие среды: природный газ, нефть, нефтепродукты, аммиак, кислоты, щелочи, органические растворители, вода, пар, другие агрессивные среды; диапазон рабочих температур: от минус 190ºС до плюс 250 ºС – в зависимости от марки и состава материала;
  • давление среды: до 100 Мпа;
  • радиационная стойкость: до 109 рад — в зависимости от марки материала.

Уплотнения изготавливаются из:

фирменных материалов серии "Констафтор"®

  • «Констафтор 300» – композиция фторопласта Ф-4 с модифицированным углеволокном
  • «Констафтор 300С» – композиция фторопласта Ф-4 с стекловолокном и  антифрикционными компонентами
  • «Констафтор 400» – высоконаполненная композиция фторопласта Ф-4
  • «Констафтор Пл» – материалы на основе фторопластов Ф-50 (тефлон PFA) Ф-40 (тефзель)
  • «Констафтор ИП» – композиция фторопласта Ф-4 с  полимерными волокнами
  • «Констафтор 1000» – композиции на основе полиэфирэфиркетона (РЕЕК) с улучшенными антифрикционными и прочностными свойствами
  • «Констафтор 1000П» – композиции на основе полифениленсульфида (PPS) с улучшенными антифрикционными и прочностными свойствами
  • «Констафтор 700» – композиции на основе полифталамида (РРА) с улучшенными антифрикционными показателями и теплостойкостью
  • «Констафтор 46» – композиции на основе полиоксиметилена (POM) с высокой механической прочностью и низким коэффициентом теплового расширения
  • «Констафтор П36» – композиции на основе полиамида (РА) с улучшенными прочностными свойствами и сопротивлению износу
  • «Констафтор С» – композиции на основе полифениленсульфида (PPS) с фторопластовым наполнителем с улучшенными антифрикционными и прочностными свойствами

или стандартных вариантов полимерных уплотнительных материалов

  • фторопласта Ф-4 по ГОСТ 10007-80
  • наполненных фторопластовых композиций:
  • коксонаполненная композиция Ф4К20
  • графитонаполненная композиция Ф4Г
  • композиция, наполненная углеволокном Ф4УВ15
