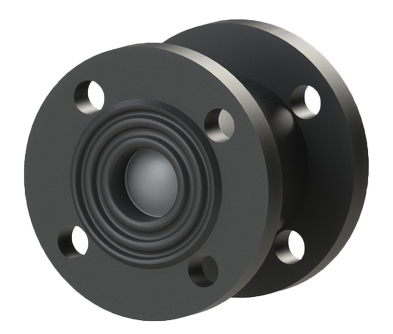

Клапаны обратные (КО) предназначены для установки в качестве защитной трубопроводной арматуры для перекрытия обратного потока рабочей среды в трубопроводе и открытия потока рабочей среды в зависимости от требований технологического процесса (цикл «открыто-закрыто») при транспортировке различных сред, в том числе агрессивных химических, абразивных, а также нефте- и газопродуктов. Клапаны обратные выпускаются по технологической документации и технологии компании ООО «Константа-2».

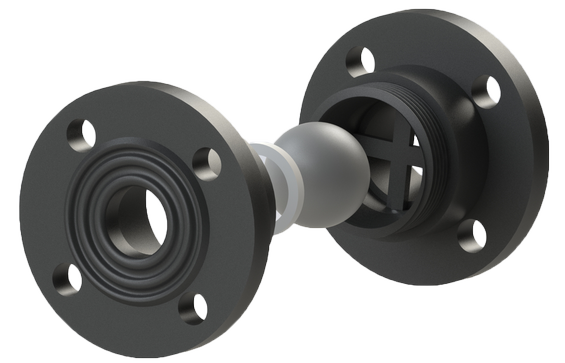

Композитное решение обеспечивает низкий вес арматуры, гарантирует высокую химическую стойкость арматуры, отличные эксплуатационные характеристики, а также сохранный в течение всего срока работы внешний вид запорного узла. Эти качества определяются особенностями и достоинствами композиционных полимерных материалов, все чаще теснящих металлы в новых разработках оборудования и узлов. Так для изготовления корпуса и диска используются композиты на основе сверхстойких пластиков, обеспечивающих высокую абразивную стойкость, что в сочетании с универсальной химической терпимостью делает композитное решение более привлекательным для применения, чем вариант применения металлического корпуса и диска. Неметаллический дисковый обратный клапан является результатом синтеза наилучших доступных технологий в области переработки полимерных и композиционных материалов.
Разработанные композитные дисковые обратные клапаны предназначены для перекрытия обратного потока рабочей среды трубопроводов при перекачки различных сред, в том числе агрессивных химических, абразивных, а также нефте- и газопродуктов, кроме того универсальная химическая стойкость использованных для выпуска обратных дисковых клапанов композитов и высокая инертность этих материалов позволяют рекомендовать данное исполнение обратных дисковых клапанов и для пищевых и биологических сред.

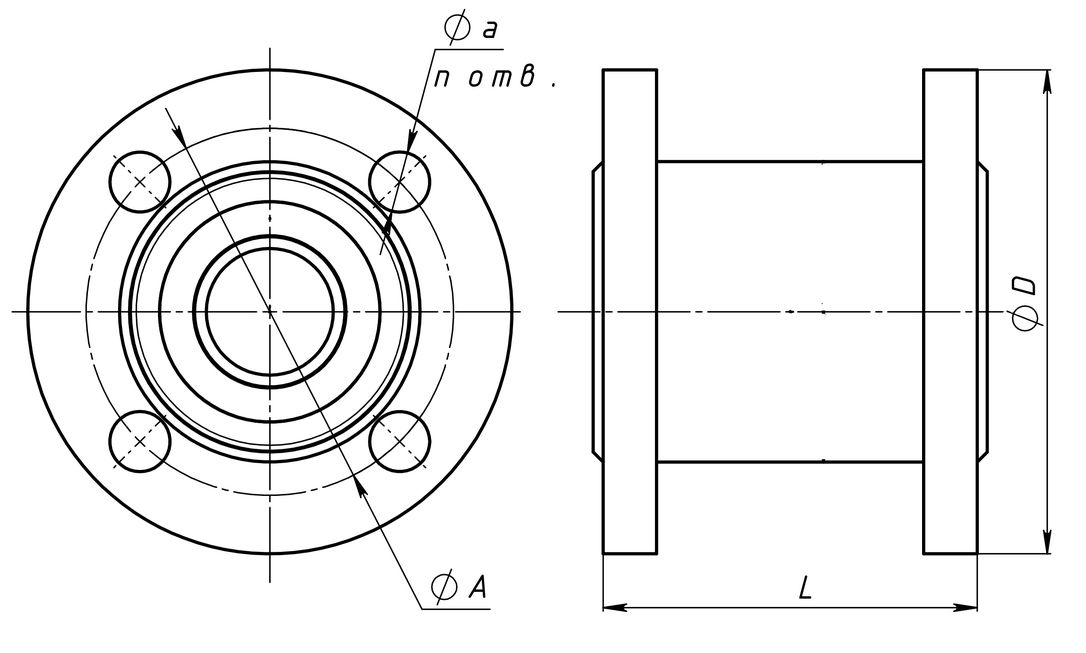

Диаметр условный DN, мм | Габаритные и присоединительные размеры, мм | Масса, кг не более* | ||||
---|---|---|---|---|---|---|
D, мм | L, мм | A, мм | a, мм | n, мм | ||
20 | 105 | 59 | 75 | 14 | 4 | <0,7 |
25 | 115 | 70 | 85 | 14 | 4 | <1,1 |
32 | 135 | 98 | 100 | 18 | 4 | 1,5 |
40 | 145 | 112 | 110 | 18 | 4 | 1,8 |
50 | 160 | 134 | 125 | 18 | 4 | 2,4 |
80 | 195 | 156 | 160 | 18 | 8 | 4,3 |
100 | 230 | 190 | 190 | 22 | 8 | 7,1 |
Характеристика | Значение |
---|---|
Срок службы: | не менее 5 лет |
Ресурс: | не менее 400000 циклов |
Давление PN: | от 0,6 до 1,6 МПа |
Температура рабочих сред | от -50°С до + 150°С. |
Температура окружающей среды | от -70°С до +50°С. |
Условия эксплуатации | УХЛ 2; 2.1 по ГОСТ 15150-69 |
Материал корпуса: | композит на основе термореактивных и термопластичных смол "Констафтор-Г", "Констафтор-1000П" |
Класс герметичности: | А по ГОСТ Р 54808-2011 |

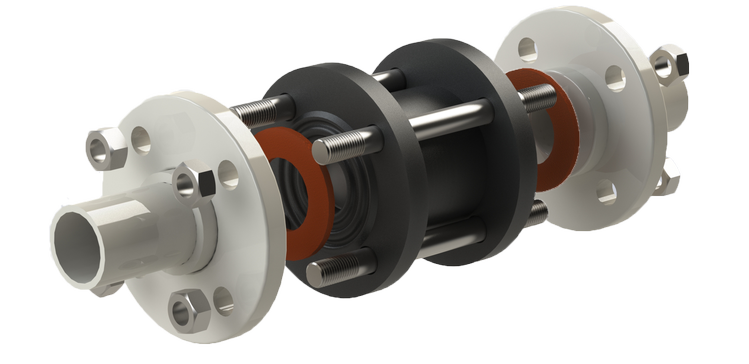

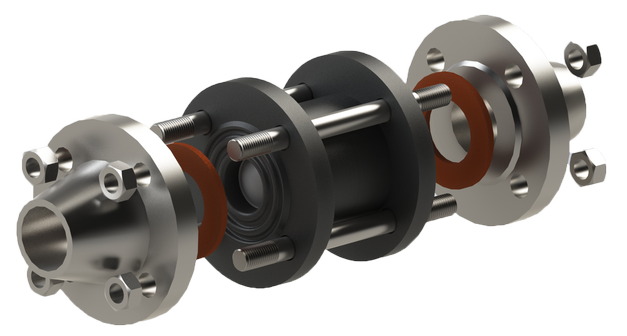

Присоединение клапана обратного дискового к трубопроводу | фланцевое, межфланцевое |
Присоединительные размеры фланцев | по ГОСТ 33259-2015 |
Направление движения рабочей среды | одностороннее |
Рабочие среды: | нефтепродукты; химически активные седы (кислые и щелочные с механическими включениями и без механических включений); вода бытовая, промышленная, морская; пар; пищевые и биологические среды; гидро- и пневмопульпы крупностью частиц до 2 мм. |
