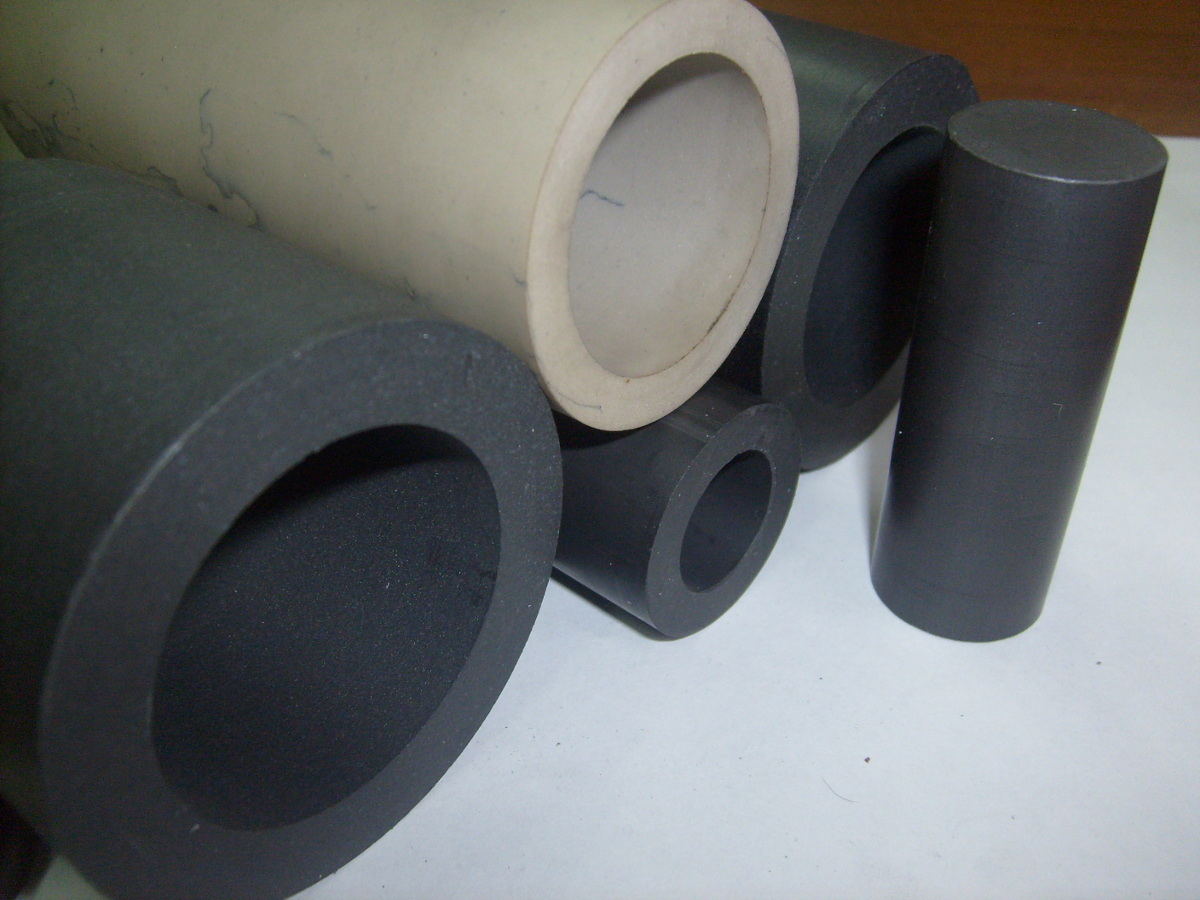

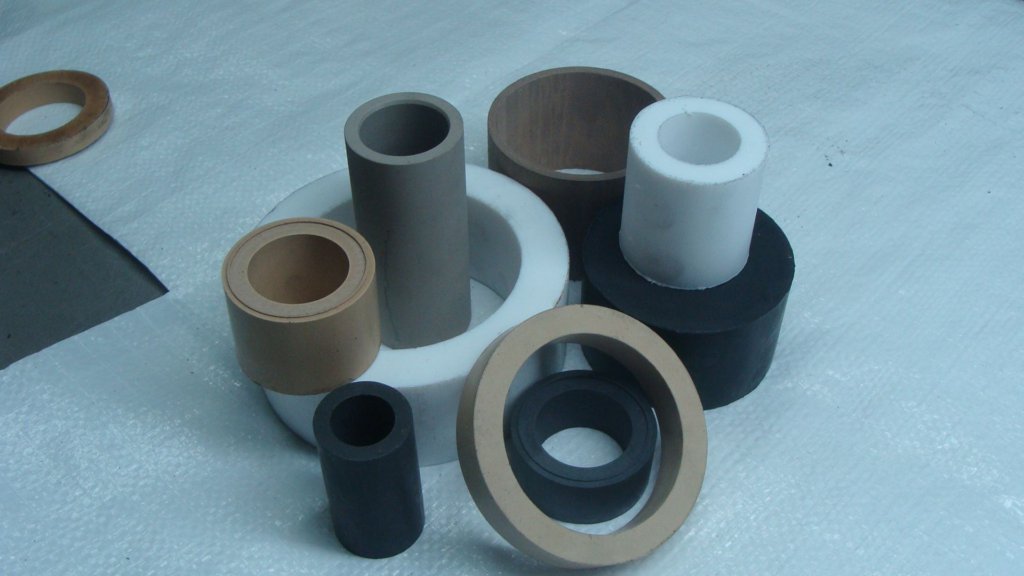

Заготовки для последующей механической обработки
ООО «Константа-2» изготавливает и поставляет заготовки в виде стержней, втулок и пластин из фирменных композиционных материалов серии «Констафтор», разработанных на нашем предприятии. Фирменные материалы представляют собой композиции на основе инженерных пластиков с улучшенными эксплуатационными свойствами. Заготовки предназначены для изготовления из них путем механической обработки различных изделий конструкционного назначения, изделий уплотнительной техники и антифрикционного назначения, работающих в интервале температур от -190 до +300°С. «Констафтор-200», «Констафтор-300», «Констафтор-300С», «Констафтор-400», «Констафтор-500», «Констафтор-ИП» - композиционные материалы на основе фторопласта Ф4, а сополимеры фторопласта (Ф40, Ф50 и т.д.) стали основой композитов с наименованием "Констафтор Пл". Серия с маркировкой "Констафтор-1000" объединяет материалы на основе высотемпературостойких полимеров: "Констафтор-1000", "Констафтор-1000С", "Констафтор-1000Ф" - композиты на основе полиэфирэфиркетона с использованием армирующих и/или антифрикционных компонентов; "Констафтор-1000 П", "Констафтор-1000 У", «Констафтор-1000 ДСВ» - композиции на основе полифениленсульфида. Фирменные материалы отличаются повышенной стойкостью к воздействию давления и температур, высокими износостойкостью и антифрикционными характеристиками.
«Констафтор-300С» - композиция, наполненная стекловолокном, дисульфидом молибдена и модифицирующими добавками. По сравнению с Ф4 наш материал, отличаясь значительным снижением хладотекучести, имеет износостойкость в 2000 раз выше, сохраняя хорошие антифрикционные свойства. При этом стоимость изделий из него существенно ниже стоимости продукции из других композиций фторопласта.
«Констафтор-300» - композиция Ф4, основным наполнителем которой является химически модифицированное углеволокно. Структура материала обеспечивает отличную теплостойкость даже под воздействием повышенных давлений и высокую износостойкость. Изделия из него сохраняют высокую прочность и не деформируются при температуре до +250°С. Также, являясь по эксплуатационным свойствам улучшеным аналогом материала Флувис, «Констафтор-300» имеет меньшую стоимость.
«Констафтор-400» - высоконаполненная композиция на основе Ф-4, отличающаяся повышенным пределом текучести, теплостойкостью и очень низкой ползучестью, особенно при повышенных температурах.
«Констафтор-Пл А», «Констафтор-Пл Б», "Констафтор-Пл Д" - материалы на основе сополимеров фторопласта Ф4 (Ф40, Ф50, Ф-3), содержащие различные наполнители: стекловолокно, углеволокно, дисульфид молибдена и модифицирующие добавки. Данные материалы отличаются технологичностью, отсутствием текучести под нагрузкой и большей чем у Ф4 устойчивостью к воздействию температур и давления. "Констафтор-Пл Д" предназначен для работ при экстремально низких температурах до -196°С. Его применение актуально для оборудования по хранению и переработке сжиженного природного газа (СПГ)
Для пользователей также доступна композиция из фторопласта-4, наполненного полиэфирными волокнами - «Констафтор ИП».
Из материалов «Констафтор-200», «Констафтор-300», «Констафтор-300С», "Констафтор-400", «Констафтор-500», "Констафтор-ИП", «Констафтор-Пл Б», "Констафтор-Пл Д", «Констафтор-СВМ», «Констафтор-700», «Констафтор-900», «ПЭЭК», «Констафтор-1000», «Констафтор-1000 С», «Констафтор-1000 Ф», «Констафтор-Г» методом компрессионного прессования производятся втулки следующих размеров:
| Диаметр наружный, мм | Диаметр внутренний, мм | Высота, мм | Диаметр наружный, мм | Диаметр внутренний, мм | Высота, мм |
|---|---|---|---|---|---|
| 17±0,5 | 9±0,5 | 35±1 | 119±1 | 75±1 | 63±1 |
| 27±0,5 | 12±0,5 | 40±1 | 120±1 | 95±1 | 40±1 |
| 27±0,5 | 16±0,5 | 80±1 | 122±1 | 98±1 | 18±1 |
| 27±0,3 | 9±0,3 | 40±1 | 122±2 | 49±1 | 60±1 |
| 28±0,5 | 14±0,5 | 62±1 | 125±1 | 70±1 | 100±2 |
| 28±0,5 | 15±0,5 | 62±1 | 125±1 | 100±1 | 17±1 |
| 30±0,5 | 18±0,5 | 62±1 | 126±2 | 97±2 | 70±1 |
| 31±0,5 | 17±0,5 | 58±1 | 127±1 | 59±1 | 100±2 |
| 32±0,5 | 19±0,5 | 62±1 | 129±2 | 109±2 | 60±1 |
| 32±0,5 | 19±0,5 | 63±1 | 130±2 | 110±2 | 35±1 |
| 36±1 | 22±1 | 62±1 | 140±2 | 95±2 | 35±1 |
| 37±0,5 | 24±0,5 | 62±1 | 140±2 | 110±2 | 50±1 |
| 38±0,5 | 24±0,5 | 63±1 | 140±1 | 121±1 | 43±1 |
| 41±1 | 22±1 | 50±1 | 150±2 | 115±2 | 64±1 |
| 41±1 | 27±1 | 59±1 | 154±1 | 137±1 | 49±1 |
| 43±1 | 29±1 | 40±1 | 164±3 | 143±3 | 58±1 |
| 44±0,5 | 31±0,5 | 62±1 | 167±2 | 138±2 | 125±2 |
| 47±0,5 | 24,5±0,5 | 62±1 | 168±2 | 143±2 | 40±1 |
| 47±0,5 | 32±0,5 | 62±1 | 168±2 | 112±2 | 60±1 |
| 48±1 | 25±1 | 30±1 | 173±2 | 146±2 | 22±1 |
| 50±1 | 30±1 | 62±1 | 175±2 | 150±2 | 43±1 |
| 50±1 | 24±1 | 48±1 | 179±3 | 135±3 | 28±1 |
| 50±1 | 28±1 | 51±1 | 180±2 | 149±2 | 23±1 |
| 52±1 | 30±1 | 15±1 | 190±2 | 155±2 | 35±1 |
| 52±1 | 36±1 | 61±1 | 195±3 | 146±3 | 63±1 |
| 53±1 | 37±1 | 64±1 | 200±3 | 155±2 | 20±1 |
| 55±1 | 40±1 | 60±1 | 204±4 | 165±4 | 65±1 |
| 55±1 | 33±1 | 54±1 | 220±4 | 156±4 | 65±1 |
| 56±1 | 38±1 | 63±1 | 223±3 | 194±2 | 25±1 |
| 57±1 | 19±1 | 70±1 | 225±3 | 185±2 | 20±1 |
| 57±1 | 29±1 | 70±1 | 230±2 | 185±2 | 58±1 |
| 57±2 | 38±1 | 63±1 | 230±2 | 201±2 | 43±1 |
| 58±1 | 18±1 | 50±1 | 236±3 | 197±2 | 26±1 |
| 58±1 | 32±1 | 40±1 | 249±2 | 219±2 | 45±1 |
| 58±1 | 38±1 | 58±1 | 250±3 | 210±2 | 35±1 |
| 59±1 | 35±1 | 80±1 | 254±3 | 148±2 | 30±1 |
| 60±1 | 36±1 | 58±1 | 267±3 | 207±2 | 38±1 |
| 61±1 | 31±1 | 80±1 | 272±3 | 247±3 | 30±1 |
| 62±1 | 34±1 | 80±1 | 284±4 | 239±4 | 65±1 |
| 63±1 | 36±1 | 64±1 | 292±3 | 237±3 | 33±1 |
| 65±1 | 50±1 | 63±1 | 296±2 | 244±2 | 42±1 |
| 66±1 | 30±1 | 80±1 | 304±3 | 148±2 | 30±1 |
| 67±1 | 44±1 | 50±1 | 305±3 | 270±3 | 25±1 |
| 67±1 | 40±1 | 80±1 | 320±3 | 175±3 | 50±1 |
| 68±1 | 52±1 | 60±1 | 327±3 | 259±3 | 57±1 |
| 68±1 | 41±1 | 62±1 | 350±3 | 287±3 | 42±1 |
| 68±1 | 46±1 | 64±1 | 350±5 | 320±5 | 32±1 |
| 69±1 | 14±1 | 70±1 | 385±5 | 360±5 | 32±1 |
| 70±1 | 35±1 | 70±1 | 395±5 | 355±5 | 32±1 |
| 70±1 | 38±1 | 50±1 | 420±5 | 382±5 | 36±1 |
| 70±1 | 42±1 | 60±1 | 437±3 | 405±2 | 60±1 |
| 75±1 | 44±1 | 30±1 | 455±5 | 428±5 | 23±1 |
| 77±1 | 18±1 | 50±1 | 460±5 | 430±5 | 32±1 |
| 78±1 | 46±1 | 90±1 | 483±5 | 383±5 | 57±1 |
| 78±1 | 44±1 | 63±1 | 510±5 | 420±5 | 63±2 |
| 79±1 | 54±1 | 96±1 | 550±5 | 520±5 | 32±2 |
| 82±1 | 33±1 | 62±1 | 590±5 | 555±5 | 32±2 |
| 82±1 | 65±1 | 35±1 | 660±5 | 628±5 | 32±1 |
| 82±1 | 54±1 | 80±1 | 670±5 | 630±5 | 32±2 |
| 90±2 | 64±1 | 80±1 | 745±5 | 708±5 | 25±2 |
| 92±1 | 52±1 | 64±1 | 750±5 | 700±5 | 32±2 |
| 92±1 | 69±1 | 64±1 | 755±5 | 695±5 | 28±2 |
| 92±1 | 72±1 | 64±1 | 850±5 | 785±5 | 30±2 |
| 93±1 | 48±1 | 50±1 | 850±5 | 800±5 | 32±2 |
| 94±1 | 23±1 | 50±1 | 880±5 | 790±5 | 28±2 |
| 94±1 | 50±1 | 60±1 | 885±7 | 830±7 | 32±2 |
| 94±1 | 76±1 | 43±1 | 900±7 | 846±7 | 30±2 |
| 100±2 | 77±1 | 50±1 | 919±7 | 771±7 | 72±2 |
| 102±1 | 40±1 | 26±1 | 955±7 | 902±7 | 32±2 |
| 102±1 | 80±1 | 20±1 | 1017±10 | 850±10 | 85±2 |
| 110±1 | 81±1 | 20±1 | 1055±10 | 995±10 | 30±2 |
| 112±2 | 72±1 | 60±1 | 1065±10 | 985±10 | 35±2 |
| 114±1 | 94±1 | 50±1 | 1065±10 | 1000±10 | 32±2 |
| 115±1 | 70±1 | 80±1 | 1100±10 | 1040±10 | 35±2 |
| 115±1 | 97±1 | 43±1 | 1147±10 | 973±10 | 90±2 |
| 118±1 | 98±1 | 25±1 | 1285±10 | 1225±10 | 35±2 |
| 1300±10 | 1190±10 | 35±2 | |||
| 1355±10 | 1290±10 | 35±2 | |||
| 1376±10 | 1185±10 | 115±2 |
«Констафтор-1000», «Констафтор-1000С», «Констафтор-1000Ф» - материалы на основе РЕЕК — линейно-ароматического полимера полиэфирэфиркетона. Предлагаются для максимально жестких условий эксплуатации. Температура длительной эксплуатации под нагрузкой от -40°С до +260°С при сохранении высокой прочности (до 200 МПа). Минимальная температура эксплуатации - до -100°С (сопровождается повышением хрупкости). Максимальная кратковременная рабочая температура - до 300°С. Уникальная износостойкость и стойкость к царапанию, позволяет использовать материалы в сопряжении с поверхностями из стали и керамики при низком коэффициенте трения 0,2-0,3. Химическая стойкость сравнима со стойкостью фторопласта Ф4.
«Констафтор-1000П», «Констафтор-1000У», «Констафтор-1000ДСВ» - материал на основе РPS (полифениленсульфида). Предлагаются для жестких условий эксплуатации. Температура длительной эксплуатации под нагрузкой от -40°С до +190°С при сохранении высокой прочности (до 80 МПа). Материал используется в случаях, когда возможностей материалов на основе полиамида, полиоксиметилена и других аналогичных материалов недостаточно, а возможности суперпластиков, таких как РЕЕК, избыточны и необходимо более экономичное решение.
«Констафтор-700» - композиционный материал на основе РРА (полифталамида). Обладает повышенными прочностными свойствами и улучшенными антифрикционными показателями. Материал имеет значительную теплостойкость и сохраняет работоспособность при длительном воздействии температур в районе 200°С. Рекомендуется в качестве материала для нагруженных деталей.
«Констафтор-ДСВ ПП» - композиционный материал на основе РР (полипропилена), усиленного стекловолокном по LFT-технологии.
«Констафтор-46» - композиция на основе ацетального гомополимера РОМ (полиоксиметилена). Имеет высокую механическую прочность, жёсткость, твёрдость и сопротивление ползучести, а также низкий коэффициент теплового расширения.
«Констафтор-П36» - композиционный материал на основе РА (полиамида). По сравнению с исходным материалом, эта армированная стекловолокном и термостабилизированная композиция нейлона обеспечивает повышенную прочность, жёсткость, сопротивление ползучести и стабильность размеров при сохранении отличного сопротивления износу.
«Констафтор-С», «Констафтор-С65», «Констафтор-С75» - семейство композитов на основе пластифицированного РPS (полифениленсульфида), усиленного волокнами и антифрикционными добавками. Благодаря наполнению модифицированным фторопластом и другими добавками, улучшающими механические характеристики, материал обладает отличными антифрикционными свойствами при отсутствии ползучести. Предназначен для замены материала Ф-4 и композитов фторопласта в случаях, когда из-за механических нагрузок применение фторопласта ограничено.
Из материалов на основе PPS (полифениленсульфида), РРА (полифталамида), РР (полипропилена), PU (полиуретана), литьём под давлением производятся втулки следующих типоразмеров:
| Диаметр наружный, мм | Диаметр внутренний, мм | Высота, мм | Диаметр наружный, мм | Диаметр внутренний, мм | Высота, мм |
|---|---|---|---|---|---|
| 42±0,5 | 30±0,5 | 12±0,5 | 301±2 | 278±2 | 20±1 |
| 59±0,5 | 34±0,5 | 39±0,5 | 334±2 | 307±2 | 15±1 |
| 64±0,5 | 40±0,5 | 43±0,5 | 335±2 | 310±2 | 20±1 |
| 70±0,5 | 40±0,5 | 13±0,5 | 353±2 | 329±2 | 20±1 |
| 99±0,5 | 80±0,5 | 22±0,5 | 355±2 | 328±2 | 15±1 |
| 102±1 | 72±1 | 20±0,5 | 356±2 | 325±2 | 28±1 |
| 121±1 | 98±1 | 22±0,5 | 358±2 | 336±2 | 16±1 |
| 127±1 | 100±1 | 23±0,5 | 371±2 | 346±2 | 13±1 |
| 155±1 | 132±1 | 21±0,5 | 378±2 | 351±2 | 13±1 |
| 173±1 | 145±1 | 24±0,5 | 391±2 | 366±2 | 11±1 |
| 184±1 | 154±1 | 18±0,5 | 402±2 | 376±2 | 14±2 |
| 191±1 | 158±1 | 20±0,5 | 433±3 | 406±3 | 13±2 |
| 193±1 | 175±1 | 18±0,5 | 476±3 | 449±3 | 13±2 |
| 221±1 | 195±1 | 26±1 | 515±3 | 508±3 | 14±2 |
| 231±1 | 195±1 | 25±1 | 540±3 | 509±3 | 14±2 |
| 231±1 | 209±1 | 20±1 | 546±3 | 515±3 | 14±2 |
| 236±1 | 202±1 | 20±1 | 554±3 | 524±3 | 15±2 |
| 241±1 | 206±1 | 17±1 | 566±3 | 526±3 | 22±2 |
| 250±1 | 227±1 | 20±1 | 571±3 | 541±3 | 14±2 |
| 252±1 | 214±1 | 26±1 | 640±3 | 609±3 | 13±2 |
| 258±1 | 234±1 | 16±1 | 684±3 | 653±3 | 13±2 |
| 262±1 | 241±1 | 18±1 | |||
| 282±1 | 258±1 | 24±1 |
Также поставляются стержни диаметром 10 - 85 мм высотой до 100 мм, листы, сетки и другие нетканные материалы размерами до 1000х1000х100 мм
Условия эксплуатации, на которые рассчитаны материалы заготовок:
- рабочие среды: природный газ, нефть, нефтепродукты, аммиак, кислоты, щелочи, органические растворители, вода, пар, другие агрессивные среды;
- максимальный диапазон рабочих температур: от минус 100ºС до плюс 300 ºС – в зависимости от марки и состава материала;
- давление среды: до 200 Мпа;
- радиационная стойкость: до 109 рад — в зависимости от марки материала.
Заготовки поставляются по ТУ 22.22.13-015-34724672-2020.
Для конкретных условий эксплуатации выбор материала согласовывается с изготовителем. ООО «Константа-2» также имеет возможность производить втулки из Ф4 и композиций на его основе (Ф4К20, Ф4С15М5, Ф4У15, АФГМ, Ф4Бр).
