Центраторы для штанг скваженных насосных установок

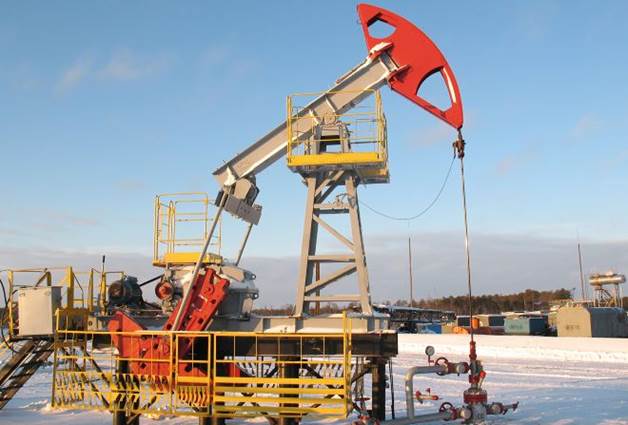

Штанговый насос
Штанговый насос

Две трети фонда (66%) действующих скважин стран СНГ (примерно 16,3% всего объема добычи нефти) эксплуатируются штанговыми скваженными насосными установками (ШСНУ). Дебит скважин составляет от десятков килограммов в сутки до нескольких тонн. Насосы спускают на глубину от нескольких десятков метров до 3000 м., а в отдельных скважинах на 3200 ÷ 3400 м. При работе установок; колонна насосных штанг совершает циклические возвратно - поступательные движения внутри колонны насосно-компрессорных труб (НКТ), сопровождающиеся износом труб и штанг. Наиболее интенсивный износ происходит в искривленных

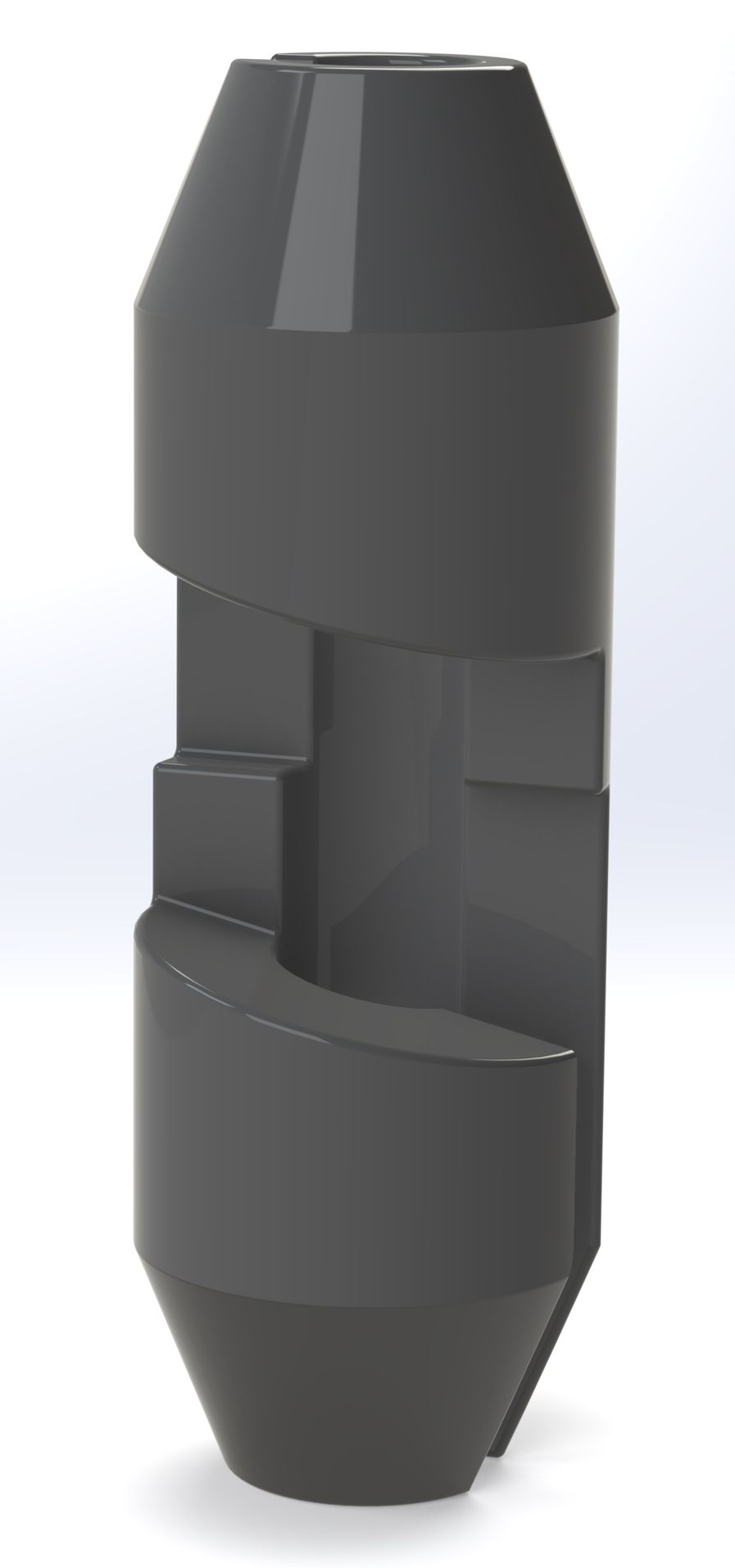

Центратор
участках ствола скважины. На этих участках колонна насосных штанг прилегает к внутренней поверхности НКТ муфтовыми соединениями, расположенными через интервалы, соответствующие длине штанги. Для снижения скорости износа НКТ, штанг и штанговых муфт используют штанговые центраторы различных конструкций, которые центрируют колонну штанг внутри НКТ и принимают на себя основные контактные механические нагрузки.

Кроме этого, центраторы служат для одновременного удаления отложений парафинов, смол, асфальтенов на поверхности НКТ. Работа данных изделий сопряжена со значительными абразивными, агрессивными, а так же температурными факторами.

Существует большое множество видов центраторов, разделяемых как по геометрии, так и по применяемым материалам. Материал центраторов должен обладать хорошей износостойкостью наряду с нейтральным поведением к нефтепродуктам.

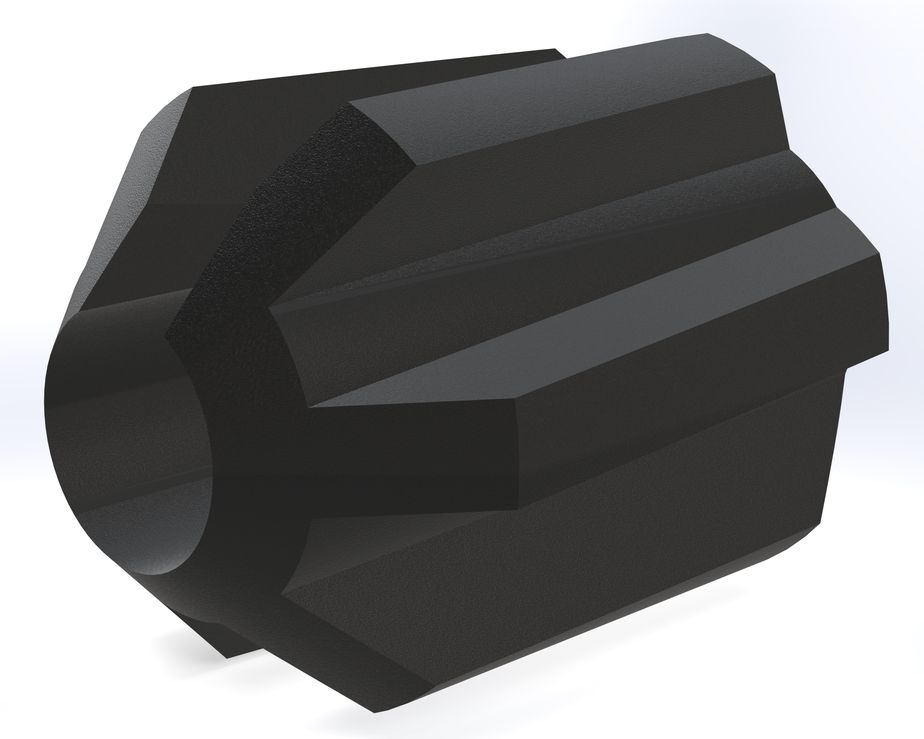

Центратор

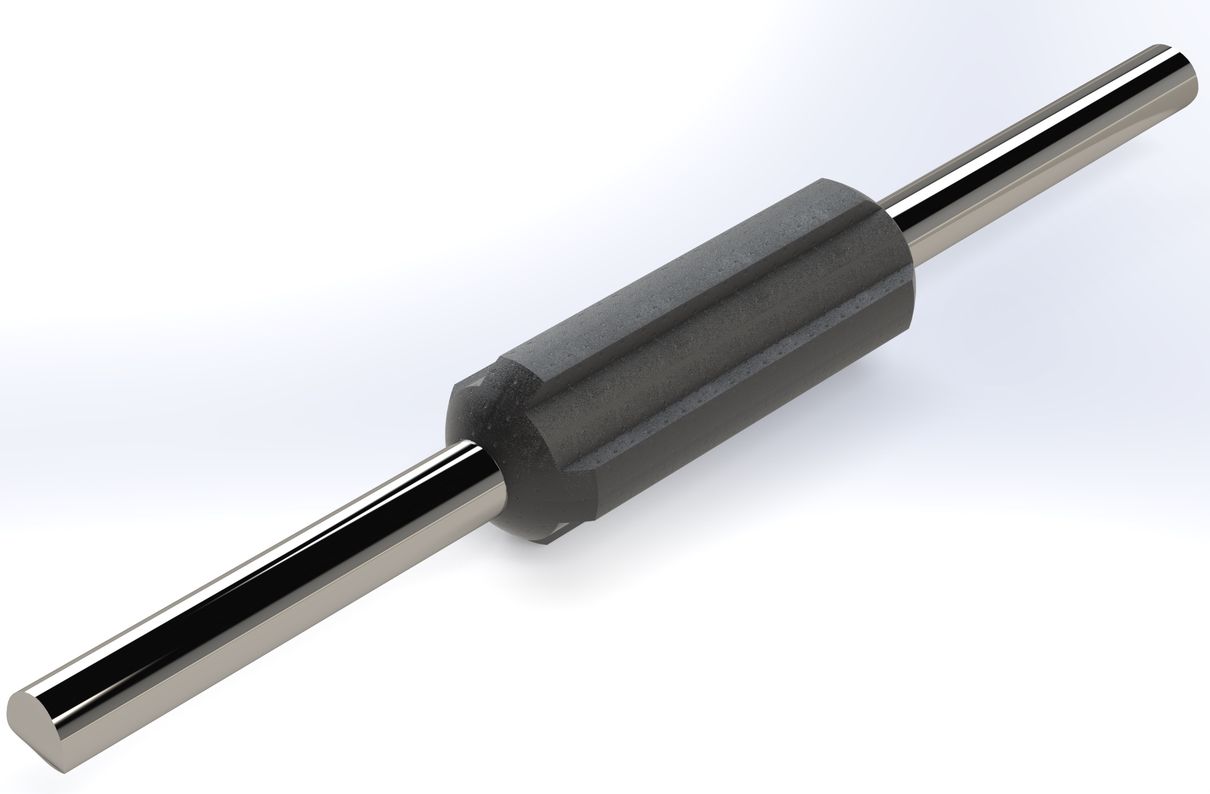

Центратор

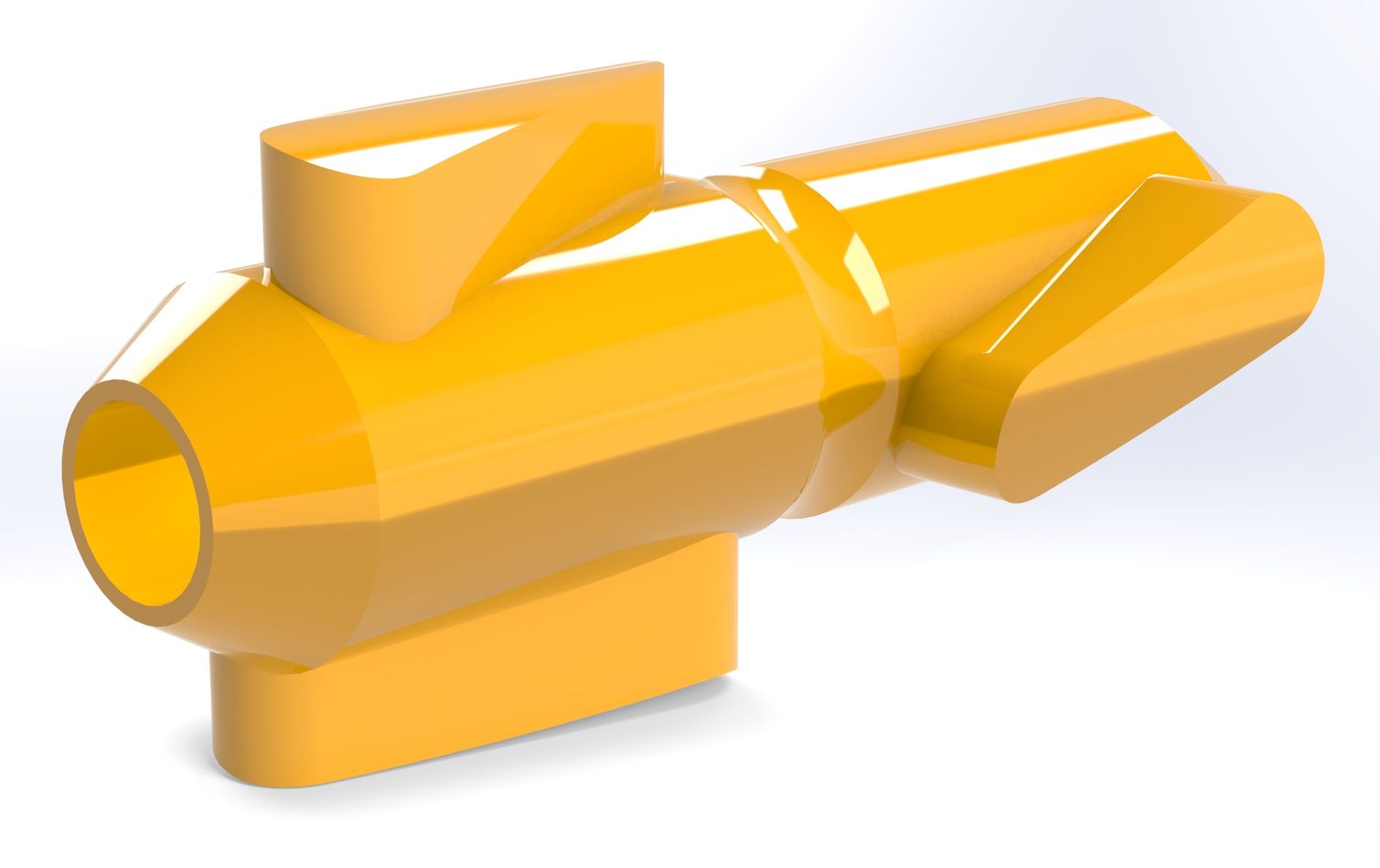

Центратор

В настоящее время ООО «Константа-2» имеет возможность изготавливать центраторы как в быстросъемном исполнении, так и приварные в составе штанги насоса, и применять в качестве материалов износостойкие марки резин и пластиков.

Фирменные материалы ООО "Константа-2", применяемые при изготовлении центраторов.
Материалы на основе эластомеров
Наименование Основа Рабочий диапазон
«К-2-120-12» Резиновая смесь на основе вальцованного насыщенного уретанового каучука -30 ÷ +120°С, до 1,6 Мпа
«К-2-160-14» Резиновая смесь на основе гидрированного бутадиен-нитрильного каучука -60 ÷ +160°С, до 1,6 Мпа
«К-2-200-15» Резиновая смесь на основе фтористого каучука -40 ÷ +190°С, до 80 Мпа

Материалы на основе полимеров
Наименование Основа Рабочий диапазон
«Констафтор-СВМ» Материал на основе полиэтилена высокой плотности с антифрикционными и усиливающими наполнителями -70 ÷ +100°С, до 50 Мпа
«Констафтор-П36М» Материал на основе нейлона, с добавками, улучшающими характеристики материала -100 ÷ +170°С, до 35 Мпа
«Констафтор -1000П» Материал на основе полифениленсульфида -40 ÷ +190°С, до 80 Мпа
«Констафтор -1000» Материал на основе полиэфирэфиркетона, армированного углеродным волокном -150 ÷ +300°С, до 150 Мпа
