Мембраны, сильфоны из фторопласта и композитов на его основе

Диафрагмовые — разделительные уп­лотнения представляют собою плотную перегородку между герметизируемыми средами, имеют сильно развитую поверх­ность и форму, обеспечивающую боль­шую деформацию под действием пере­пада давлений сред. Характерные эксплуатационные особенности диафрагмовых уплотнений: наименьшие (по сравнению с уплот­нениями других типов) утечки, определяе­мые лишь диффузией сред; малые допускаемые перепады давлений между средами; ограниченные допускаемые пе­ремещения. Свойства диафрагмовых уп­лотнений сильно зависят от свойств материалов из которых они изготовлены. Так для металлических диафрагм характерны большая жест­кость и малая деформируемость. Резиновые и резино-тканевые диафрагмы — мембраны спо­собны обеспечивать большие деформа­ции, но имеют ограниченный темпера­турный диапазон работы и отличаются большей диффузионной проницаемо­стью, чем сильфоны. Для работы в агрес­сивных средах применяют пластмассо­вые диафрагмы и сильфоны (например, из фторопласта).Полимерные и металлополимерные диафрагмы наилучшим образом соответствуют сложным условиям эксплуатации.

1. Армированные фторопластовые диафрагмы
patent 41
Патент №124346
Мембрана армированная

Армированные стеклотканью фторопластовые мембраны производят по запатентованной технологии на основе ноу-хау ООО "Константа-2".

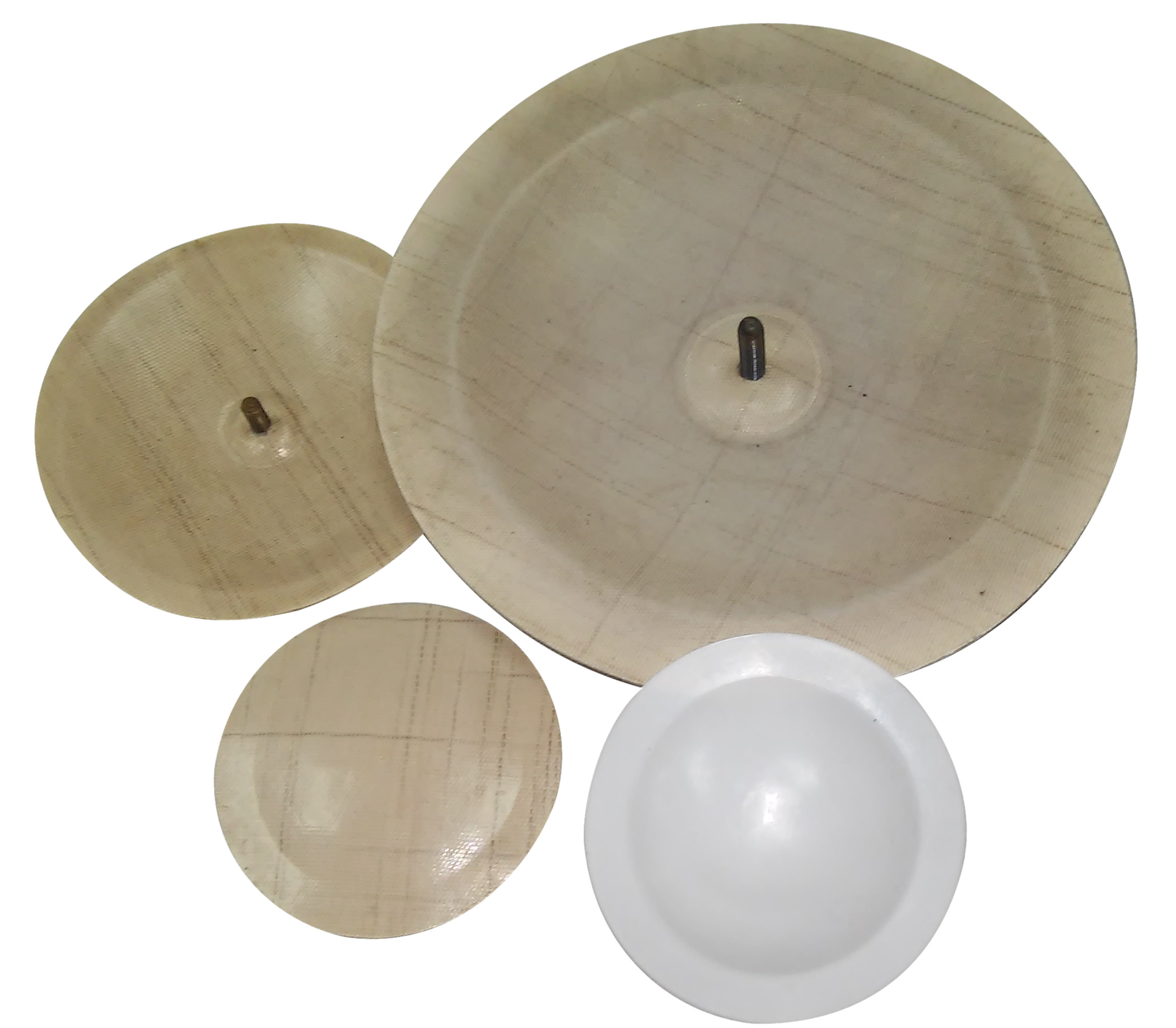

Диафрагма фторопластовая армированная
Диафрагма фторопластовая армированная

Армирование стеклотканью позволяет резко увеличить прочность без потери основных, присущих фторопласту свойств. Таким образом достигается сочетание уникальной коррозионной стойкости и антидиффузионных свойств с возможностью эксплуатации при высоких давлениях до 2,5 МПа и температурах среды до 250 °С.

Еще более высокая прочность достигается при армировании фторопласта металлической сеткой или фольгой.

Размеры поставляемых диафрагм: до 800 мм.

Материал: фольгированный фторопласт, армированные стеклотканью и металлосеткой полимеры.

Армированные фторопластовые мембраны для вентиля 15ч75п.

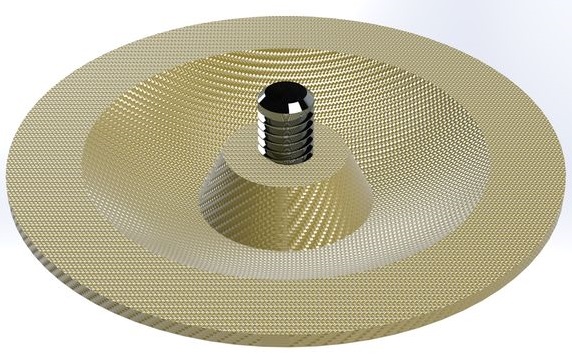

Диафрагма армированная

ООО "Константа-2" выпускает типовые мембраны для вентилей типа 15ч75п следующих типоразмеров:

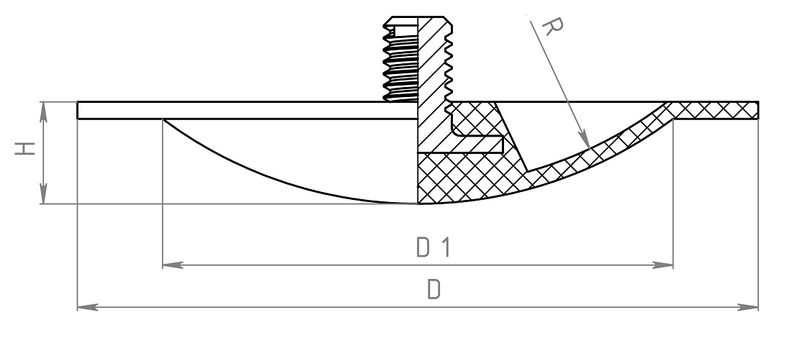

Диафрагма в разрезе
Ду, мм D, мм D1, мм H, мм R, мм
15 55 43 6 53
20 66 50 10 70
25 85 62 17 63
32 98 72 7,5 95
40 115 90 10 125
50 130 110 13 118
80 160 140 22,6 120
100 222 178 27,6 160

Исполнение крепёжного винта возможно, по согласованию с заказчиком, как в "чёрном", так и в "нержавеющем" вариантах.


2. Сильфоны из фторопласта для работы в агрессивных средах при повышенных температурах и давлениях
patent 31
Патент №2311583
Способ изготовления сильфонов из политетрофторэтилена

Большую способность к деформации имеют гофрированные диафрагмы и сильфоны.

Сильфон — упругая однослойная или многослойная гофрированная оболочка из металлических, неметаллических и композиционных материалов, сохраняющая прочность и плотность при многоцикловых деформациях сжатия, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических нагружений. Сильфоны широко применяются в трубопроводной арматуре в качестве герметизирующего, чувствительного и силового элемента. Сильфоны служат для компенсации вибраций, теплового расширения, осевого и углового смещения элементов оборудования и трубопроводов. Сильфонные компенсаторы применяются для компенсации температурного расширения, компенсации несоосности, изолирования вибрационных нагрузок и потока транспортируемой среды в трубопроводных системах.

Сильфоны из фторопласта-4, композиций на его основе и на основе других полимеров и композитов, предназначены для использования в насосах, системах трубопроводов и аппаратах в качестве компенсационных элементов. Фторопластовые сильфоны могут работать в контакте с высокоагрессивными средами. Фторопластовые сильфоны изготавливаются по запатентованной безотходной технологии, исключающей механическую обработку, что гарантирует высокую герметичность и работоспособность при повышенных температурах.

Сильфоны из фторопласта-4
Сильфоны из фторопласта-4

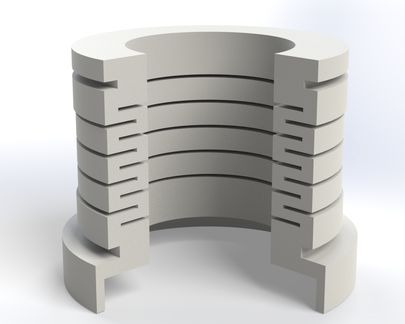

Сильфон в разрезе
Сильфон в разрезе
