Лабиринтные уплотнения


labirint1

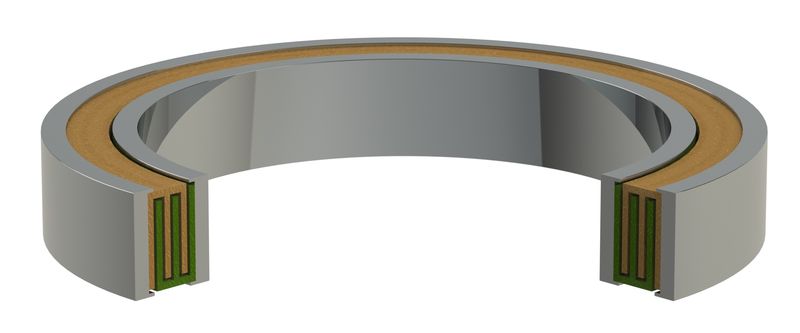

Тип 1

Лабиринтное уплотнение - это комплект из двух полимерных колец, одно из которых закреплено на валу, а другое — в корпусе цилиндра, образующих бесконтактный извилистый зазор заполняемый пластичной смазкой, для уплотнения и защиты подшипника от воздействия агрессивных условий окружающей среды и увеличения ресурса работы. Наибольшую популярность лабиринтные уплотнения подшипников получили при изготовлении и эксплуатации конвейерных роликов, а так же, для защиты подшипников при эксплуатации различного оборудования в сельском хозяйстве.

labirint1

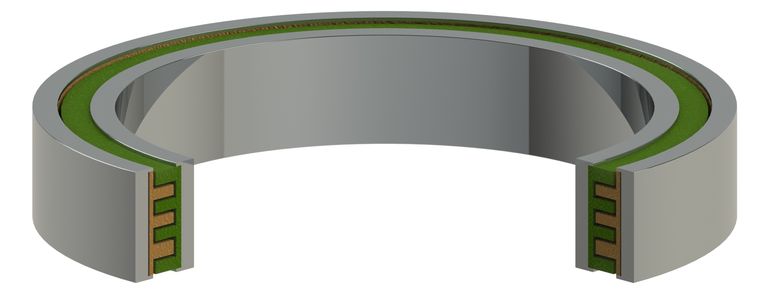

Тип 2
    Преимущества лабиринтных уплотнений:
  • малое внутреннее трение смазки,
  • неизнашиваемость деталей,
  • простота в эксплуатации,
  • высокие окружные скорости вала

Лабиринтные уплотнения применяют для защиты от вытекания смазки и попадания в нее влаги и грязи из внешней среды, чаще в комбинации с уплотнениями других типов. Больше двух канавок делают при особо высоких требованиях защиты и тяжелых условиях эксплуатации.

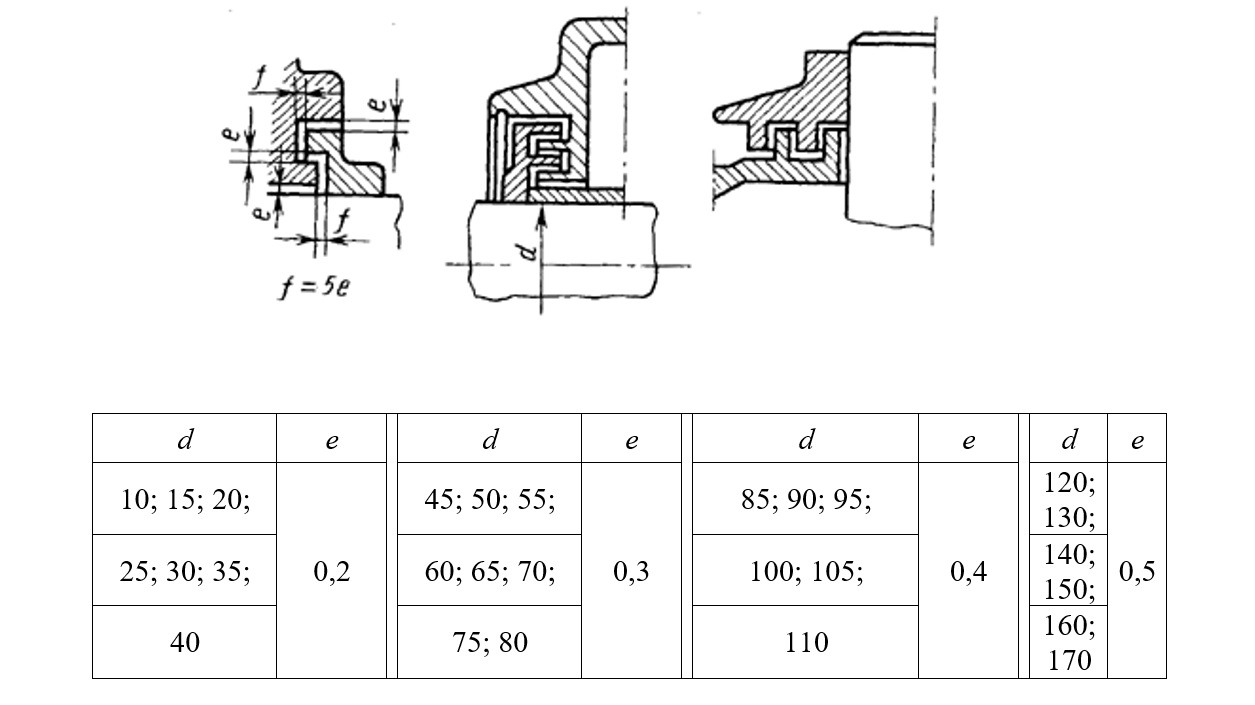

Основные размеры лабиринтных уплотнений, мм
labirint1

Лабиринтные уплотнения применяют при высоких окружных скоростях и температурах, когда исключена возможность установки контактных уплотнений. Лабиринтные уплотнения могут работать практически при любых скоростях и высоких температурах.

Решающее преимущество — экстремально низкое трение, в результате которого возможно повышенное число оборотов.

Различают лабиринтные уплотнения ступенчатые и прямоточные. Уплотняющее действие основано на создании минимально возможного зазора сложной конфигурации между неподвижными и вращающимися деталями. Преимуществом лабиринтных уплотнений перед другими типами являются:

  • неизнашиваемость деталей;
  • внутреннее трение смазки достаточно мало;
  • нет ограничения для окружных скоростей вала;
  • простота эксплуатации
labirint1

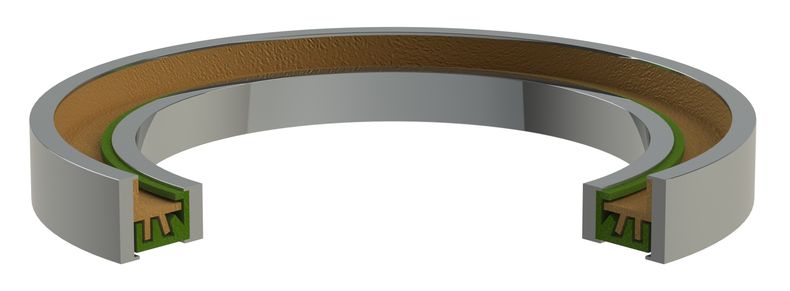

Тип 3

Материал для уплотнений выбирают в зависимости от назначения машин и аппаратов и условий их эксплуатации, главными из которых являются:

  • агрессивность среды;
  • температура;
  • давление;
  • вязкостно-текучие характеристики рабочей среды;
  • конструктивные особенности самого устройства.

Некоторые виды лабиринтных уплотнений изготавливаются из высококачественных и высокопрочных пластмасс. Получаются устройства, отличающиеся высокой химической стойкостью к множеству веществ, бактерий и грибков. Это их качество имеет особую ценность для пищевой промышленности и производств потребительских товаров. Также они отличаются высокой коррозионной стойкостью к воздействию воды.
