Уплотнения шевронные, О-кольца, манжеты, грязесъемники

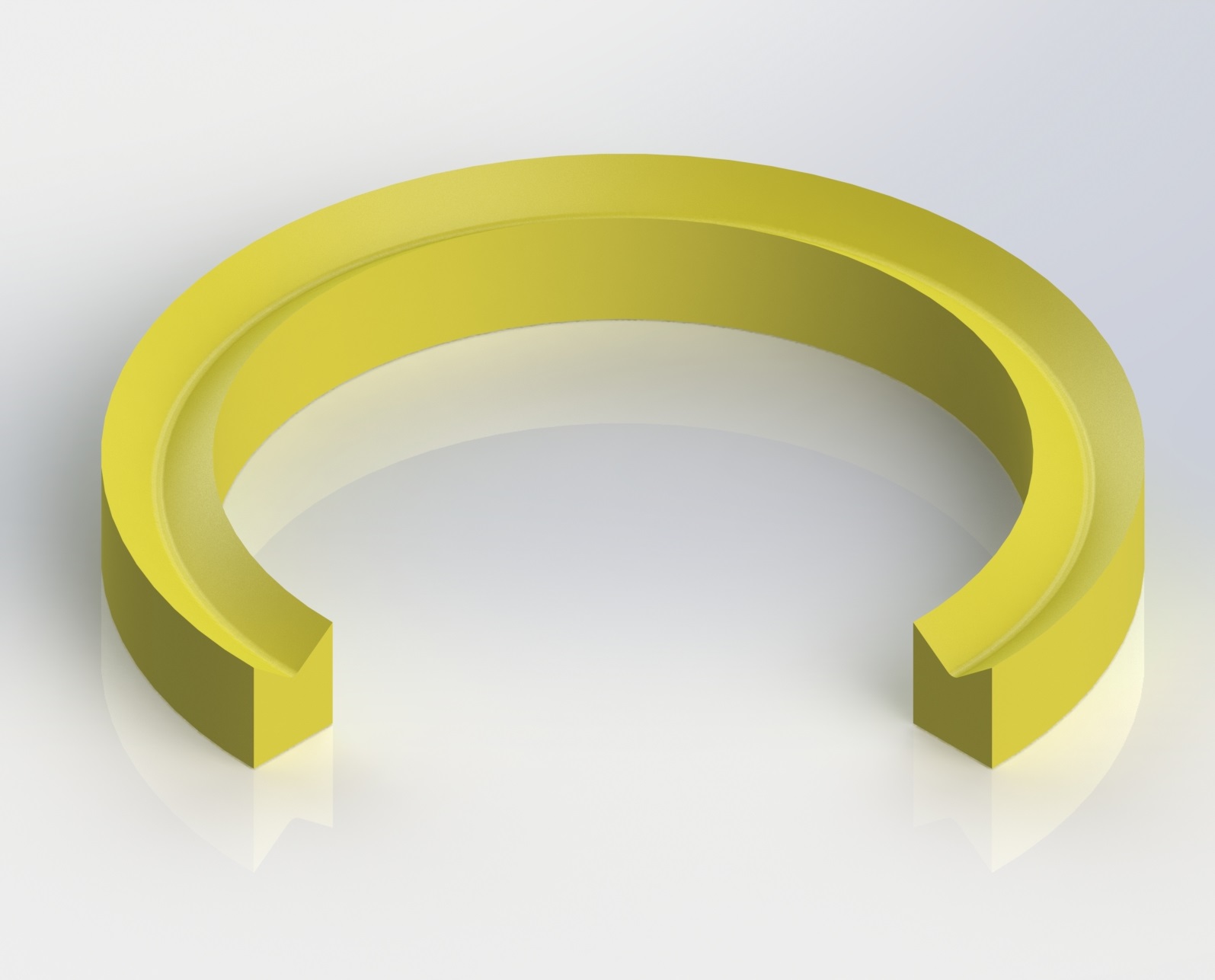

1. Уплотнения шевронные, нажимные и опорные кольца.

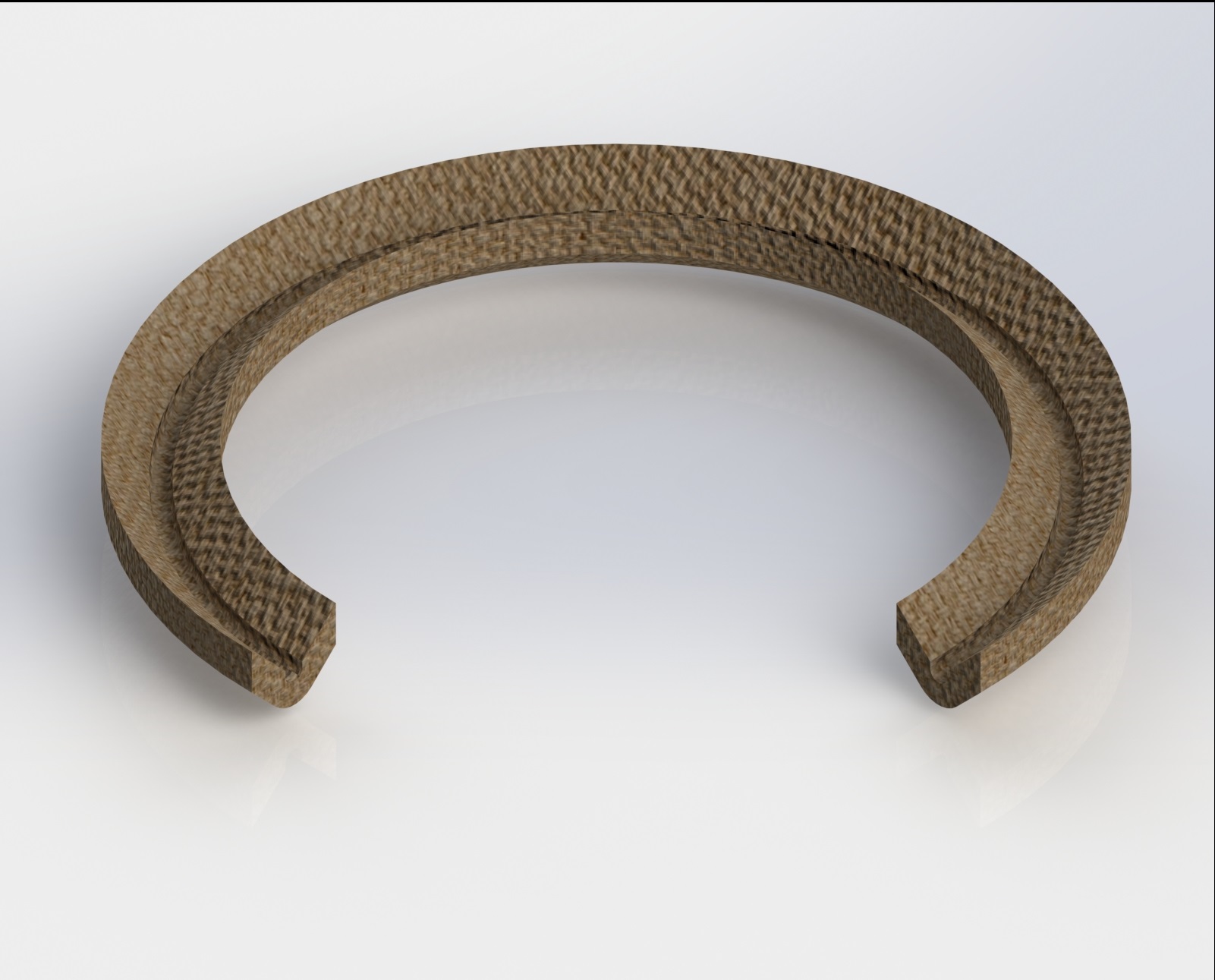

Шевронные уплотнения предназначены для герметизации зазоров между цилиндром и штоком, плунжером в насосных агрегатах и гидравлических устройствах диаметром до 1000 мм, работающих при давлении до 70 МПа со скоростью возвратно-поступательного движения до 5 м/сек.

Размеры уплотнений по ГОСТ 22704-77 или по чертежам заказчика.

Диаметр: от 8 до 800 мм.

Температура эксплуатации: до 250°С

Давление: p ≤ 70 МПа

Среды эксплуатации: минеральные масла, растворы кислот и щелочей, нефть, вода, растворители.

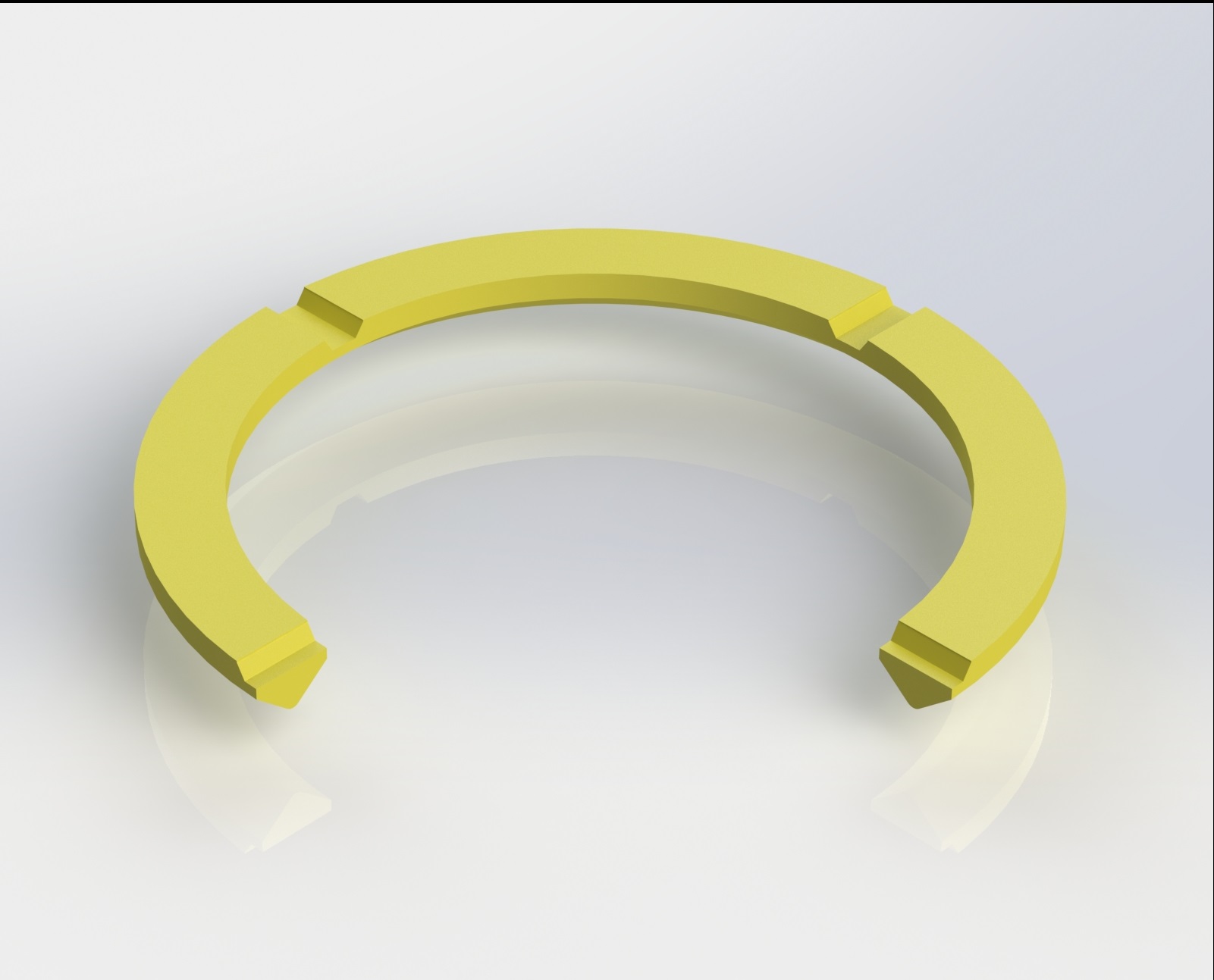

Манжеты производятся из резин специального назначения, армированной резины, резинокорда, полиуретановых и динамических термоэластопластов и могут комплектоваться опорными и нажимными кольцами из фторопласта, полиамида, полиэфирэфиркетона.

2. Кольца круглого, прямоугольного, овального и Х-образного сечения

Качественный скачок в развитии уплотнительной техники связан с созда­нием маслобензостойких резин на базе синтетических каучуков (эластомеров). Уникальные свойства резины и возмож­ности технологии формования изделий из нее позволили создать многообраз­ные конструкции высокогерметичных, простых, наиболее дешевых и универ­сальных уплотнений. Самыми универ­сальными из них являются кольца круг­лого сечения, широко применяющиеся с 40-х годов во всех областях машино­строения.

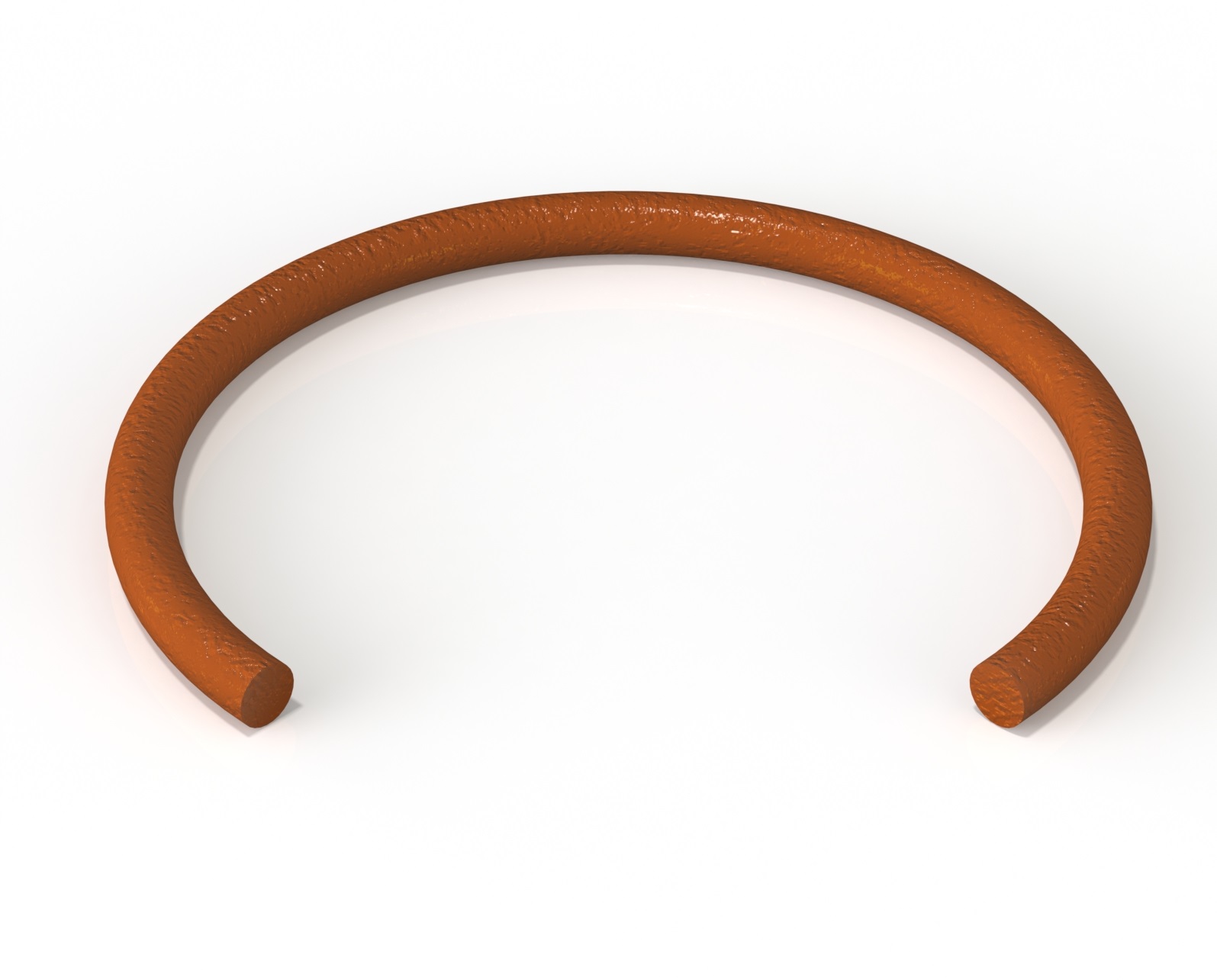

Кольца круглого сечения поставляются по ГОСТ 9833-73 или по чертежам заказчика.

Однако, не смотря на то, что кольца круглого и прямоугольного сечения являются отличным решением для уплотнения неподвижных соединений, в узлах подвижных соединений их применение ограничено.

Так существенным недостатком колец круглого сечения является склонность к скручиванию под действием сил трения, ведущая к потере герметичности и повреждениям колец, возрастающая с увеличением диаметра. При хорошем смазывании колец скручивания нет до диаметра 150 мм.

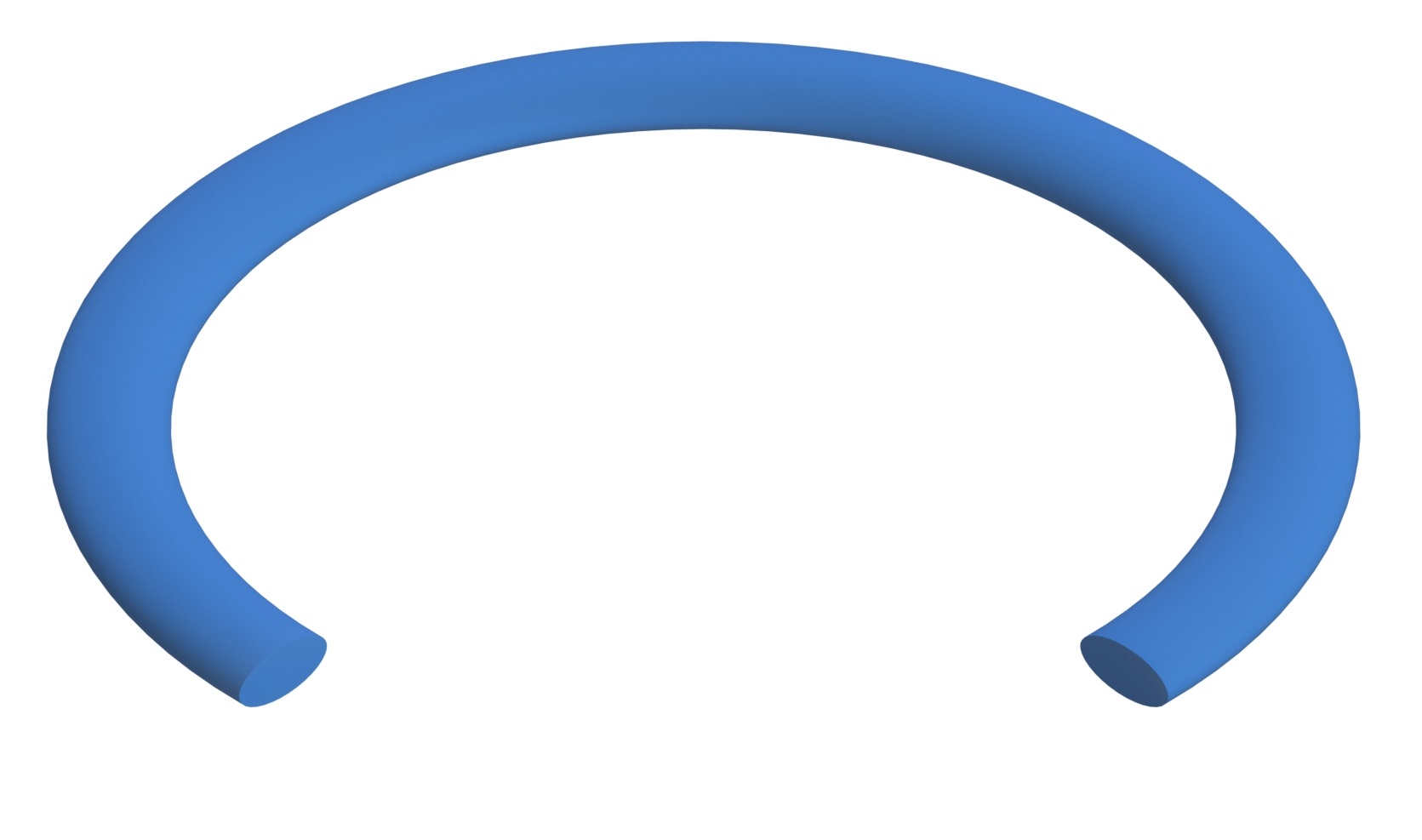

Кольца овального сечения предназначены для уплотнения подвижных соединений на диаметрах 50 - 500 мм. В отличие от колец круглого сечения они не скручиваются и поэтому более надёжны в работе. Их ресурс достигает ресурса колец круглого сечения. Недостатки колец овального сечения - повышенные сила трения и ширина узла.

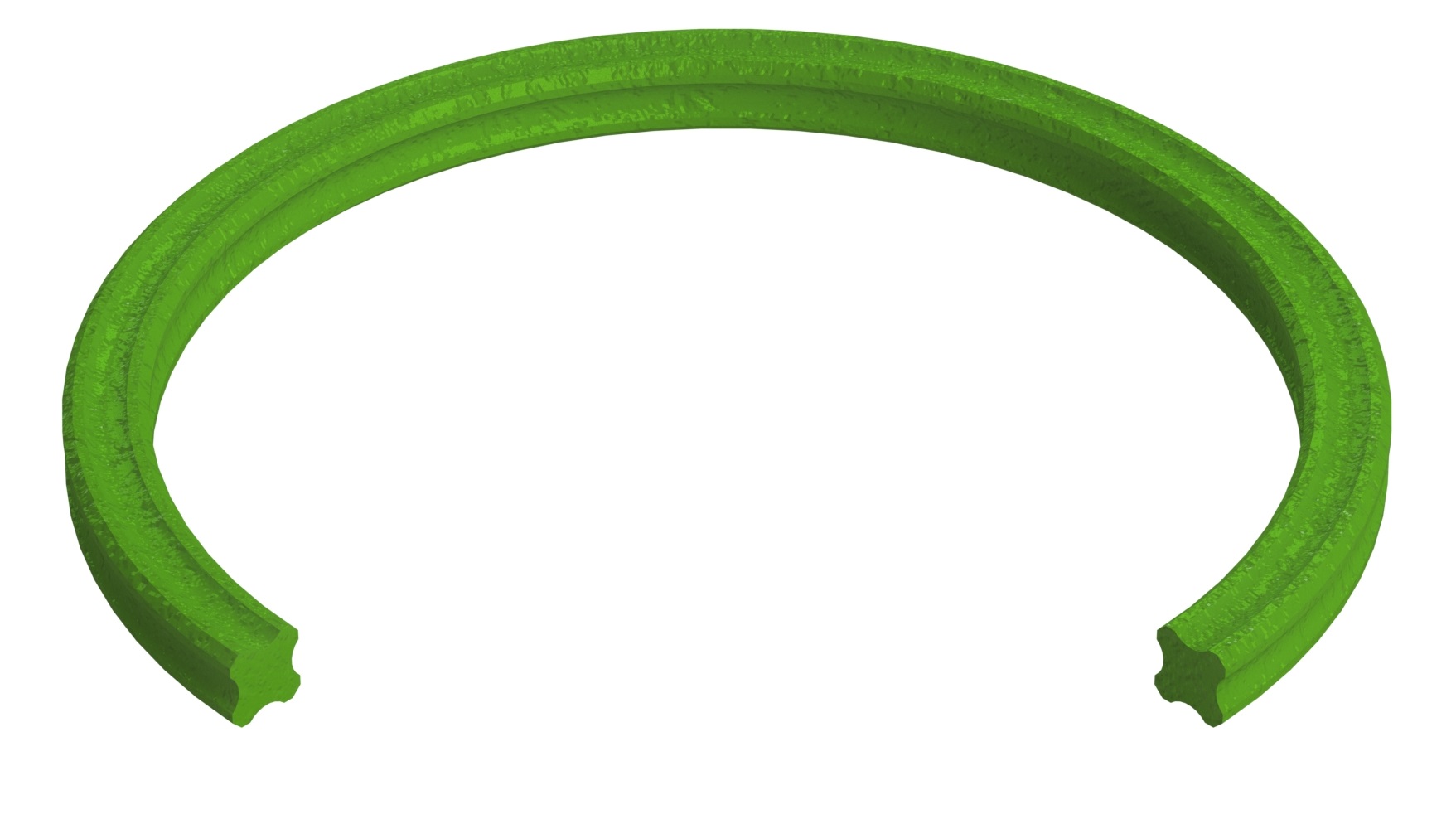

Кольца Х-образного сечения устойчивы к скручиванию, по сравнению с кольцами круглого сечения более герметичны в динамике и создают меньшие силы трения вследствие оптимального распределения контактных давлений. Боковые поднутрения способствуют снижению сил трения при высоком давлении на скользящих элементах. Малые габариты и свойство двустороннего действия колец Х-образного сечения обуславливают их преимущественное применения в качестве уплотнений подвижных соединений поршней гидроцилиндров.

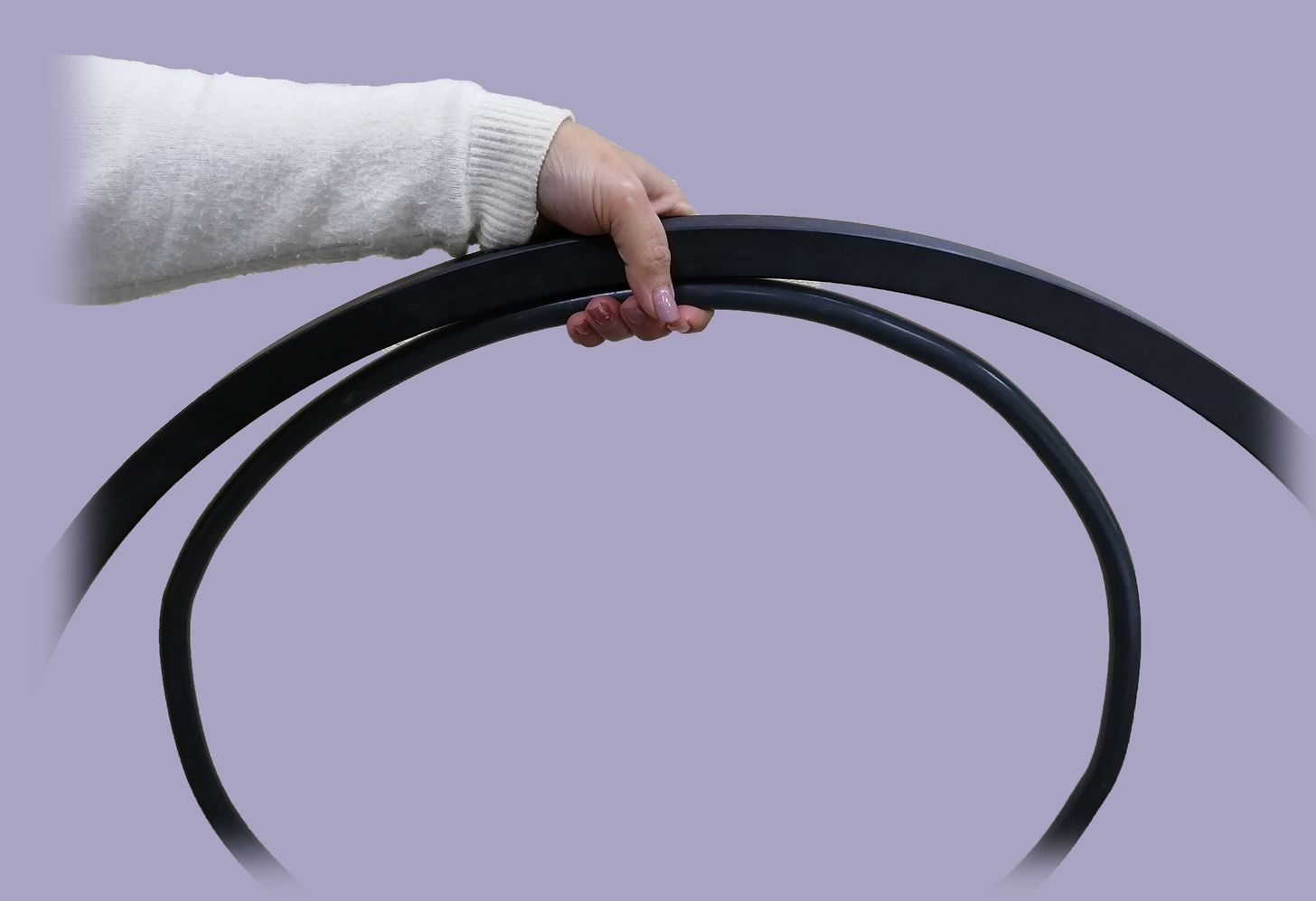

Диаметр внутренний: до 1700 мм

Температура эксплуатации: до 300°С

Материал: эластомеры общего и специального назначения, полиуретановые и динамические термоэластопласты.

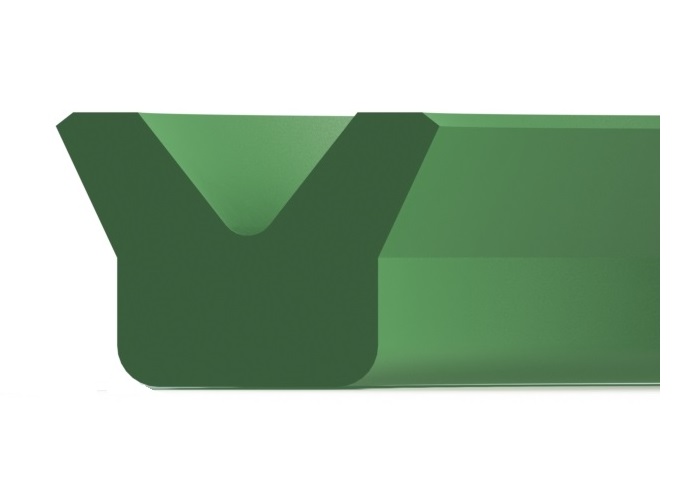

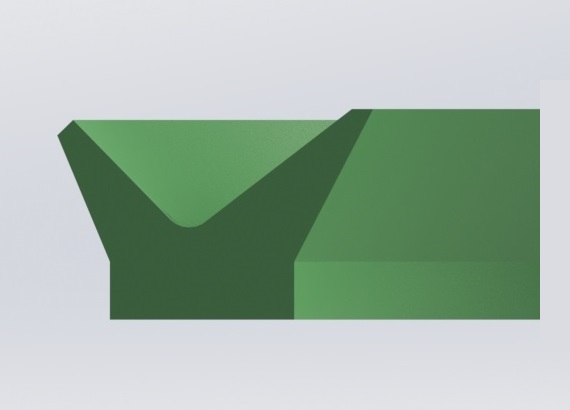

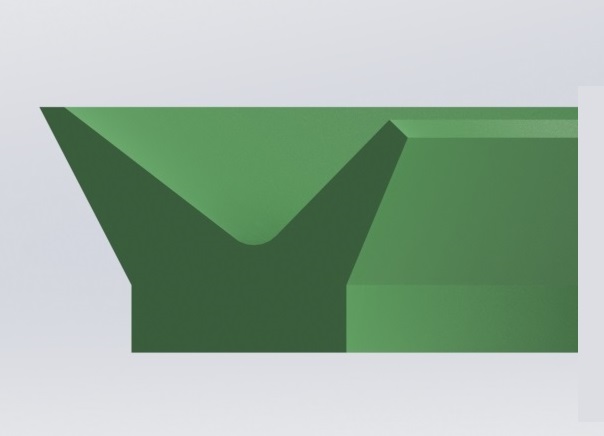

3. Манжеты уплотнительные для гидравлических и пневматических устройств

Манжеты предназначены для уплотнения зазора между цилиндром и поршнем (плунжером, штоком) в гидравлических и пневматических устройствах, работающих в условиях возвратно-поступательного движения со скоростью относительного перемещения не более 0,5 м/сек, при давлении от 0,1 до 50 МПа, температуре от — 60 до +200°С в зависимости от группы резины, частоте срабатывания до 0,5 Гц.

Размеры соответствуют ГОСТ 14896-84 и ГОСТ 6678-77

Диаметр D: до 1000 мм

Материал: эластомеры общего и специального назначения, термоэластопласты

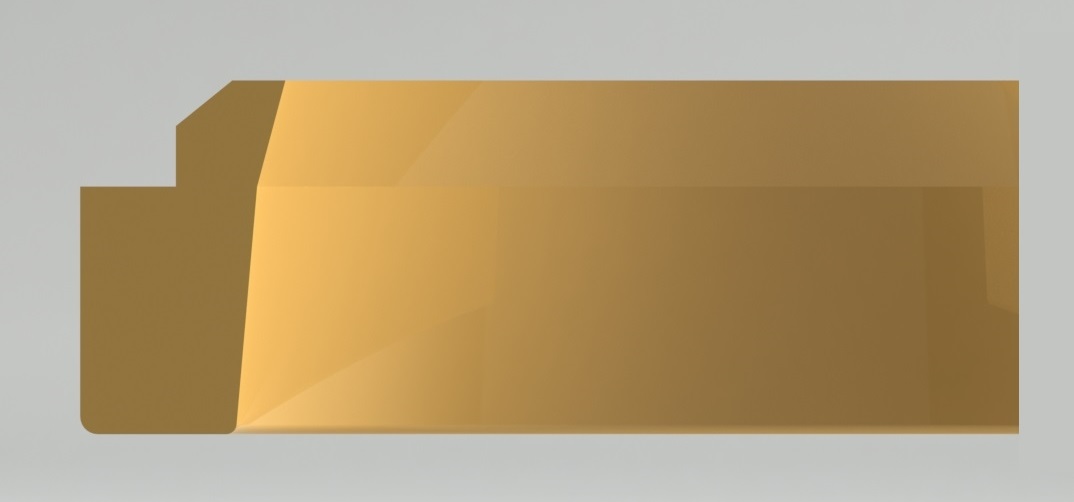

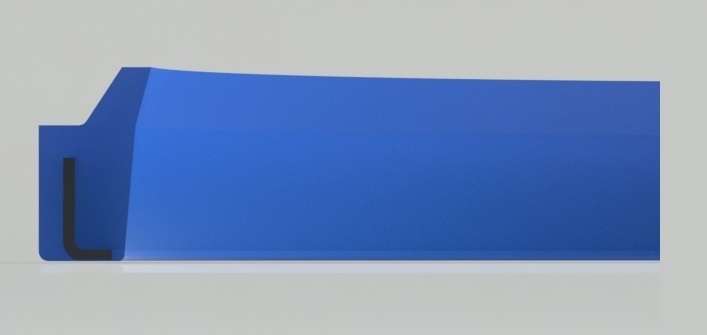

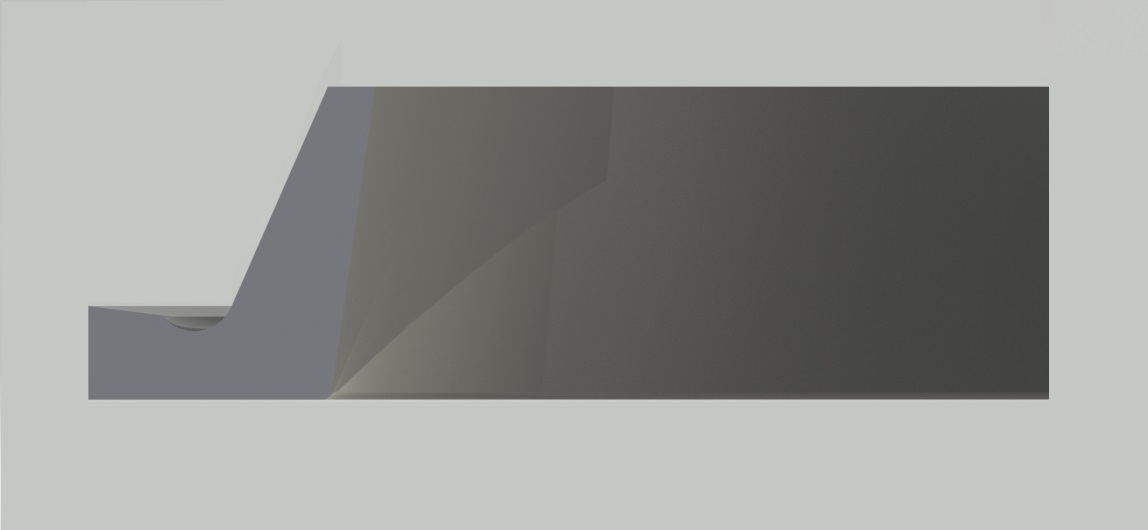

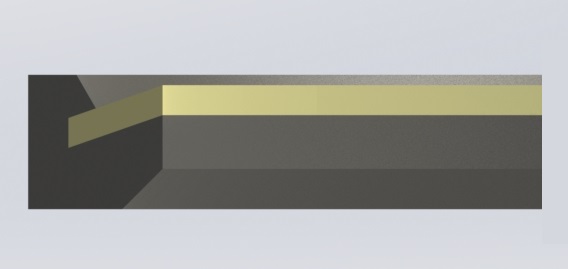

4. Грязесъемники

Размеры уплотнений соответствуют ГОСТ 24811-81
