Гидроэлеваторы(эжекторы)


ООО «Константа-2» производит гидроэлеваторы (эжекторы) с футеровкой полимерными композиционными материалами. Футеровка из композитов на основе сверхвысокомолекулярного полиэтилена предназначена для высокоагрессивных сред, для сред с большим количеством абразивных частиц (пульпы). Футеровка композиционными материалами на основе фторопласт обеспечивает смешение химически активных веществ, разбавление кислот и щелочей с температурой более 200 ºС.

Гидроэлеватор (эжектор)- насос струйного типа для подъёма и перемещения по трубопроводу жидкостей и гидросмесей. Работа гидроэлеватора основана на использовании энергии струи воды, подводимой к насадке под напором. Эжектор состоит из рабочего сопла (насадки), приемной камеры, камеры смешивания и диффузора.

Проходя с большой скоростью через проточную часть струя жидкости создаёт при вылете из насадки разряжение. Это вызывает поступление в смесительную камеру транспортируемого материала. Из смесительной камеры струя рабочей жидкости увлекает образующуюся гидросмесь в диффузор. В диффузоре скорость движения гидросмеси снижается, но повышается её давление за счёт перехода части кинетической энергии струи в потенциальную энергию потока, чем и обеспечивается перемещение гидросмеси по трубопроводам.Гидроэлеватор не имеет движущихся частей и прост в конструктивном исполнении, но его кпд не превышает 20—25%.

Изготавливаются в соответстсвии с ТУ 3648-009-34724672-2009

Эжектор

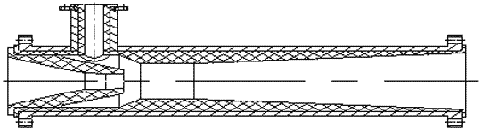

Гидроэлеватор (эжектор) в разрезе.
Эжектор

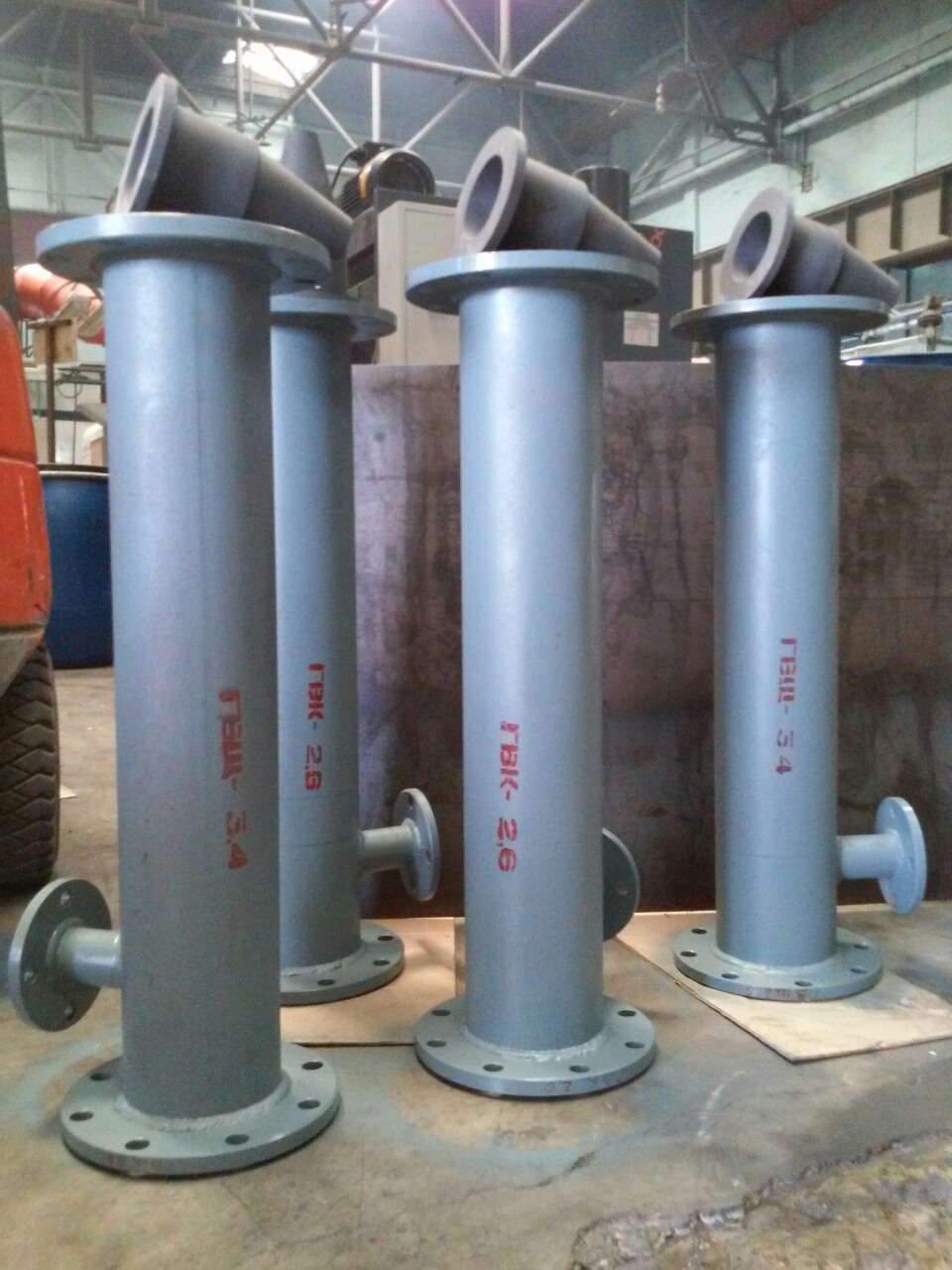

Готовые к отгрузке гидроэлеваторы

Гидроэлеваторы (эжекторы) широко применяются в химической и нефтеперерабатывающей промышленности в качестве смесителей, а также для транспортировки материалов на незначительные расстояния (до нескольких сотен метров), при гидромеханизации горных и строительных работ, для удаления шламов на обогатительных фабриках, шлака и золы в котельных и на электростанциях, для транспортировки песка и гравия.

Эжекторы предназначены для работы в частности на установках химводоподготовки для получения и подачи регенерационных растворов на фильтры при их восстановлении, для откачки дренажных вод из приямков, для дозированной подачи реагентов в воду перед её очисткой на фильтрах вместо насосов типа НД

Наименование эжектора Рабочая среда Коэффициент инжекции Расход рабочей жидкости, т/ч Расход инжектируемой жидкости, т/ч Строительная длина, мм
ГВК - 2,0 водо-кислотный 0,036 30,2 1,08 890
ГВК - 2,6 0,030 51,1 4,53
ГВК - 3,0 0,032 78,5 2,55
ГВЩ - 2,0 водо-щелочной 0,020 11,7 0,234
ГВЩ - 2,6 0,018 23,6 0,432
ГВЩ - 3,0 0,018 24,0 0,432
ГВЩ - 3,4 0,027 45,0 4,23
ГВС - 2,0 водо-солевой 0,53 8,17 4,39 566
ГВС - 2,6 0,53 13,78 7,42
ГВС - 3,0 0,53 18,47 9,93 590
ГВС - 3,4 0,53 23,65 12,75

Присоединение к трубопроводам — фланцевое с присоединительными размерами по ГОСТ 12815-80.

  • Исполнение: корпус сталь 20
  • Проточная часть: композиты на основе сверхвысокомолекулярного полиэтилена (СВМПЭ), фторопласта
