Затворы дисковые, поворотные в пластиковом корпусе, вкладыши(манжеты) дисковых затворов

Производятся по ТУ 3760-036-34724672-2019

Основные параметры дискового затвора:

Условный диаметр DN, мм: 50, 65, 80, 100, 150
Давление Pn: до 1,6 МПа
Температуры эксплуатации от -70 до +50°С. Условия эксплуатации УХЛ2; 2.1 по ГОСТ 15150-69
Материал корпуса: композит на основе термореактивных и термопластичных смол
Материал диска: металло-полимерный композит, стойкий в коррозионноактивных средах
Температура рабочих сред от -60 до +150°С

Управление затвором

Ручной привод (рукоятка)
Ручной привод (редуктор)
Электропривод запорный
Электропривод запорно-регулирующий

Краткая характеристика дискового затвора из полимерных композитов:

Внутренняя полость дискового затвора защищена коррозионностойкой и износостойкой манжетой из различных марок эластомеров, термопластов, подобранных в зависимости от характера проводимой среды.
Оптимальная конфигурация диска обеспечивает высокую пропускную способность. Коэффициент гидравлического сопротивления - не более 1.0 при полностью открытом диске.
Конструкция дискового затвора обеспечивает герметичность в затворе по классу А ГОСТ 9544-2015
Конструкция вкладыша снимает необходимость применения дополнительных прокладок при монтаже трубопровода.
Дисковый затвор имеет минимальную строительную длину и наименьший вес по сравнению с другими видами трубопроводной арматуры.
Конструкция дискового затвора обеспечивает быструю замену элементов уплотнения и не требует высокой квалификации рабочих при проведении ремонтных работ.
Установочное положение на трубопроводе - любое.
Для дисковых затворов в пластиковом корпусе характерна оптимальная стоимость жизненного цикла, отсуствуют расходы для поддержания внешнего вида, сохранного в течение всего срока эксплуатации.
Присоединение к трубопроводу межфланцевое. При необходимости установки на трубопроводы с большими межфланцевыми расстояниями затворы могут комплектоваться переходными вставками для компенсации разности длин.

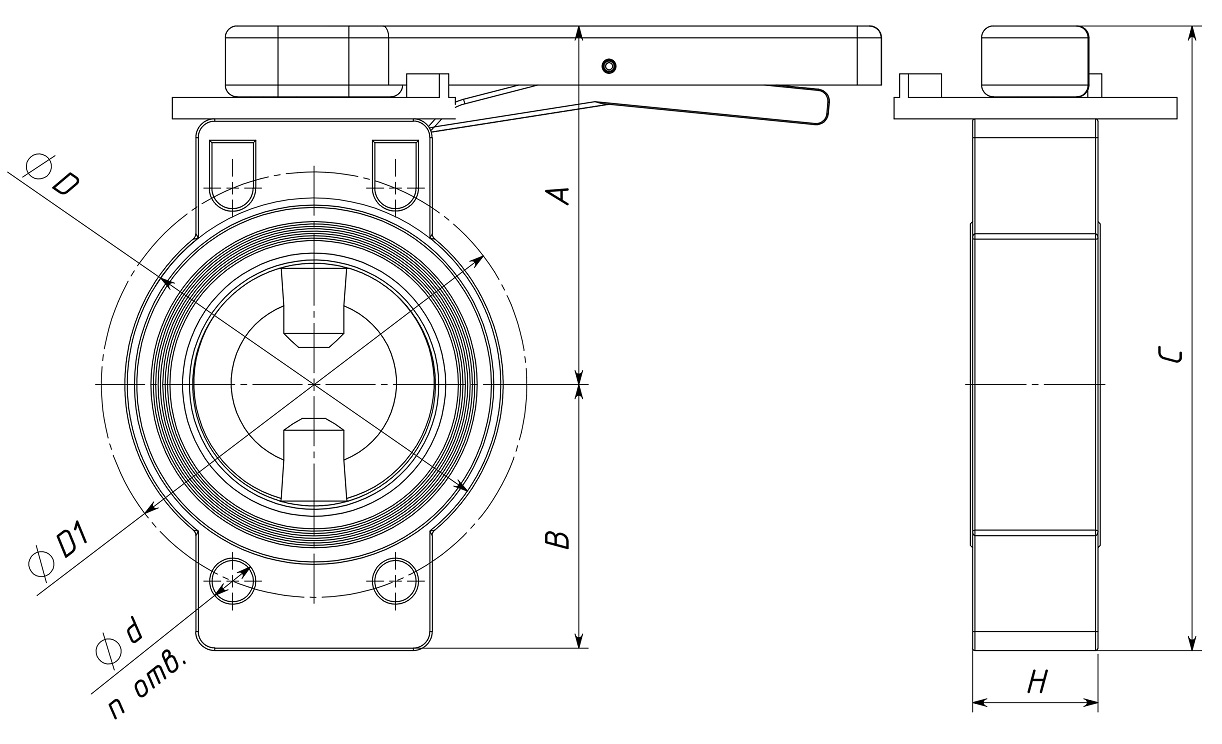

Чертеж затвора дискового Ру 1,0 ; 1,6 МПа

Диаметр условный DN, мм	Габаритные и присоединительные размеры, мм							Масса, кг не более*
Диаметр условный DN, мм	A	B	C	D	D1	H	d/n	Масса, кг не более*
50	115	90	215	106	125	41	18/2	1,23
65	123	100	215	125	145	46	18/4	1,72
80	132	110	215	140	160	43	18/4	1,89
100	153	120	215	160	180	51	18/4	2,6
150	195	165	300	216	240	70	22/4	5,67

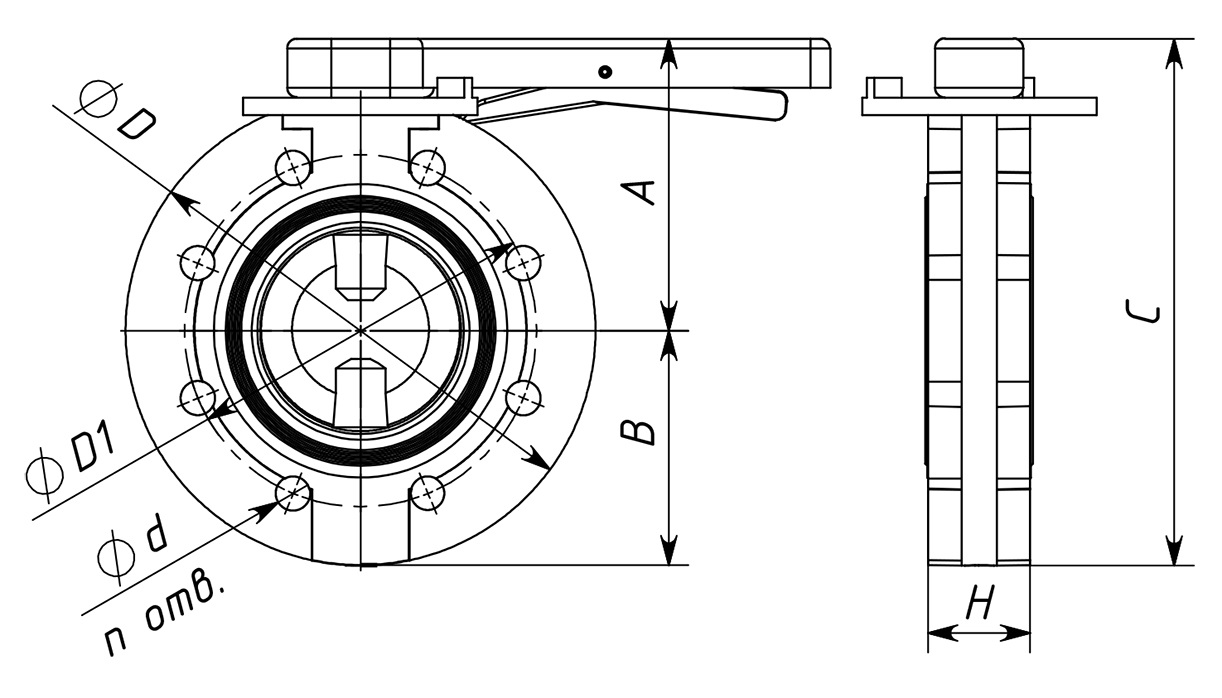

Чертеж затвора дискового Ру 0,6 МПа

Диаметр условный DN, мм	Габаритные и присоединительные размеры, мм							Масса, кг не более*
Диаметр условный DN, мм	A	B	C	D	D1	H	d/n	Масса, кг не более*
50	115	90	215	180	110	41	14/4	1,6
65	123	100	215	185	130	46	14/4	2,1
80	132	110	215	202	150	43	18/4	2,4
100	153	120	215	225	170	51	18/4	2,7
150	195	165	300	300	225	56	18/8	5,67

Области применения дисковых затворов и рекомендуемое исполнение уплотнительных элементов:

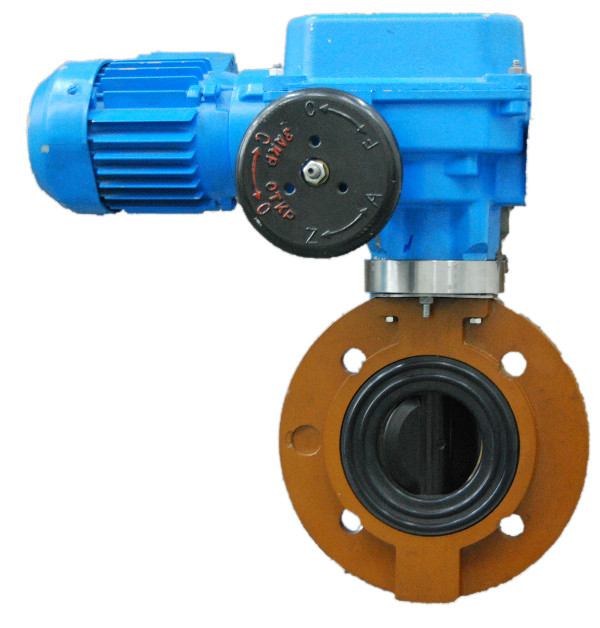

Дисковый затвор c электроприводом

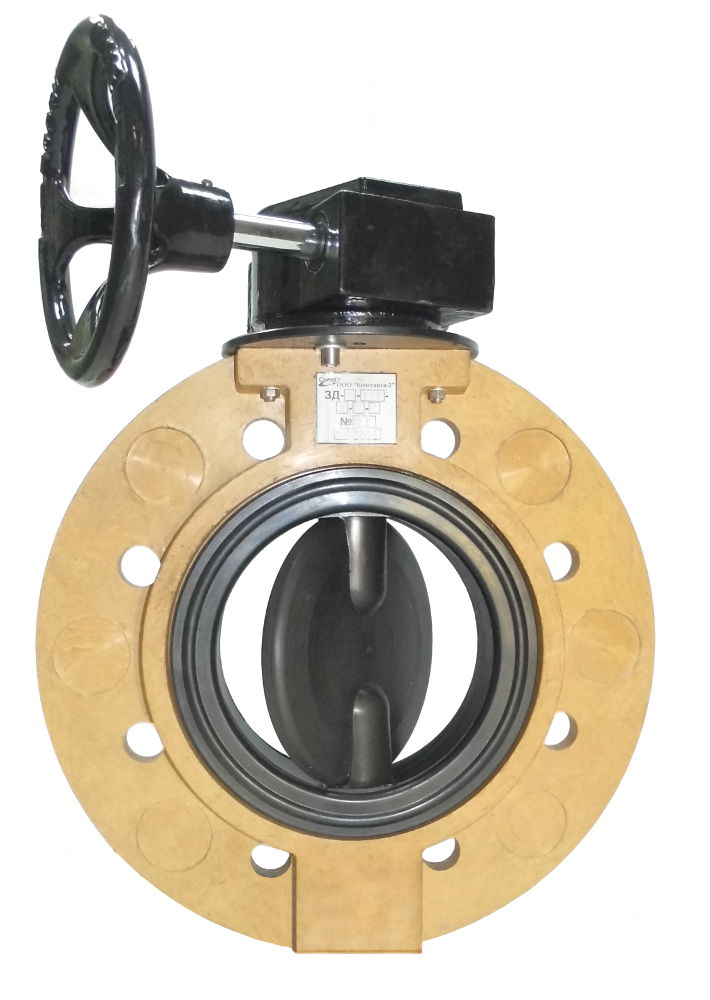

Дисковый затвор с редуктором

Дисковый затвор с рукояткой

№ п/п	Среда эксплуатации	Температура, °C	Материал манжеты
1	Пищевая и биологическая	от -40 до +150	Резины на основе СКН, СКТ, СКЭП (NBR, EPDM, SI)
2	Химически активная (кислая и щелочная) со средней степенью агрессивности (концентрация до 20%)	от -30 до +150	Резины на основе СКМС, СКИ, СКФ (SBF, FPM, IR)
3	Нефтепродукты	от -40 до +150	Резины на основе СКЭП, СКФ (EPDM, FPM)
4	Вода бытовая, промышленная, морская	от 0 до +150	Резины на основе СКЭП, СКИ, СКМС (SBR, EPDM, IR)
5	Газообразные среды	от -40 до +150	Резины на основе СКН, СКТ, СКИ (NBR, IR, SI)
6	Абразивные среды	от -30 до +120	Резины на основе СКИ, СКД, СКУ (PUR, IR, IIR)

Показатели надежности дисковых затворов:

Срок службы дискового затвора не менее 10 лет.
Ресурс не менее 6000 циклов.
Гарантийный срок эксплуатации 12 месяцев.

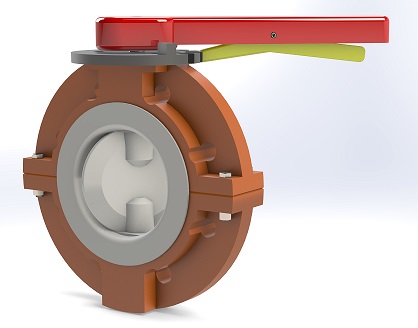

Затвор дисковый с фторопластовым диском и резинофторопластовой манжетой. Данное решение обладает исключительной стойкостью к любым перекачиваемым через трубопроводные системы средам.

Вкладыши (манжеты) дисковых затворов

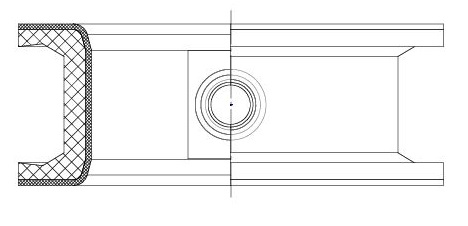

Чертеж вкладыша дискового затвора

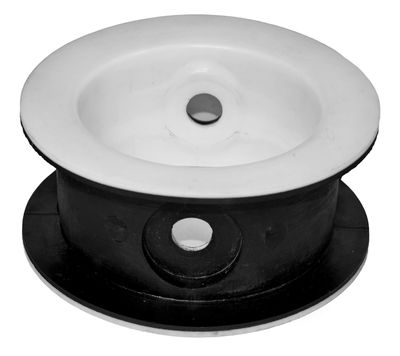

Вкладыш дискового затвора

Условный диаметр: Ду 20 - Ду 250

Материал: эластомеры, фторопласты, термоэластопласты

Предприятие производит гарантийное и постгарантийное обслуживание дисковых затворов, а также поставляет запасные части.
