Шаровые краны из полимерных композиционных материалов

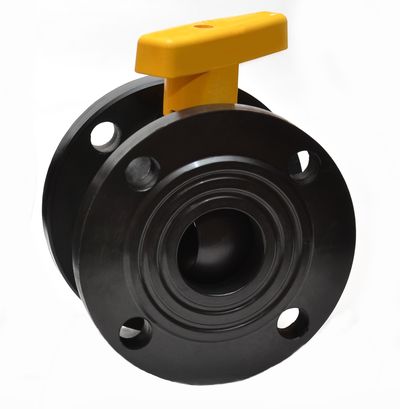

Изображение шарового крана

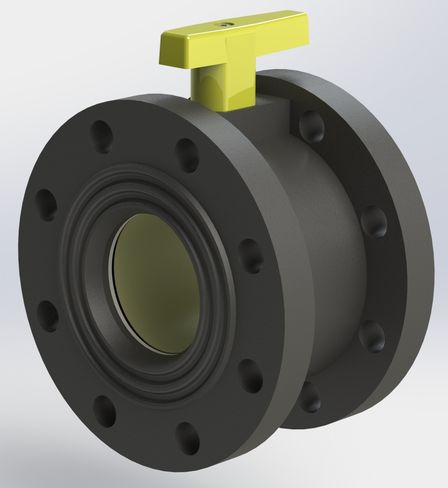

Изображение шарового крана
КРАНЫ ШАРОВЫЕ ПОЛНОПРОХОДНЫЕ ИЗ ПОЛИМЕРНЫХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ ТУ 2249-006-34724672-2016

Предназначены для использования в системах водоподготовки, на объектах энергетики и жилищно-коммунального хозяйства, на предприятиях пищевой, химической и нефтяной промышленности, на автоцистернах для перевозки растворов и сыпучих сред.

Неоспоримыми достоинствами шарового крана является способность обеспечивать быстрое перекрытие потока и высокая надежность в эксплуатации. Именно эти качества определили выбор типа арматуры для реализации проекта из композиционных полимерных материалов.

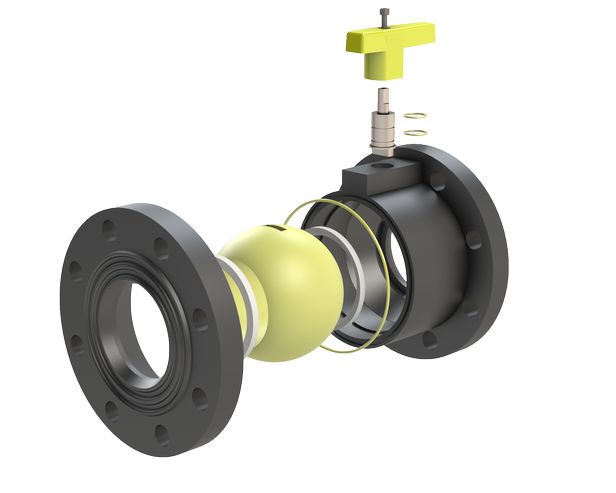

Шаровый кран в разобранном состоянии
Шаровый кран в разобранном состоянии

Композитное решение обеспечивает низкий вес арматуры, гарантирует высокую химическую стойкость арматуры, отличные эксплуатационные характеристики, а также сохранный в течение всего срока работы внешний вид запорного узла. Эти качества определяются особенностями и достоинствами композиционных полимерных материалов, все чаще теснящих металлы в новых разработках оборудования и узлов. Так для изготовления шара используются композиты на основе сверхстойких пластиков, обеспечивающих высокую абразивную стойкость, что в сочетании с универсальной химической терпимостью делает композитное решение более привлекательным для применения, чем вариант применения металлического шара. Неметаллический шаровый кран является результатом синтеза наилучших доступных технологий в области переработки полимерных и композиционных материалов.

Разработанные композитные шаровые краны предназначены для перекрытия трубопроводов для перекачки различных сред, в том числе агрессивных химических, абразивных, а также нефте- и газопродуктов, кроме того универсальная химическая стойкость использованных для выпуска шарового крана композитов и высокая инертность этих материалов позволяют рекомендовать данное исполнение шаровых кранов и для пищевых и биологических сред.

patent 120

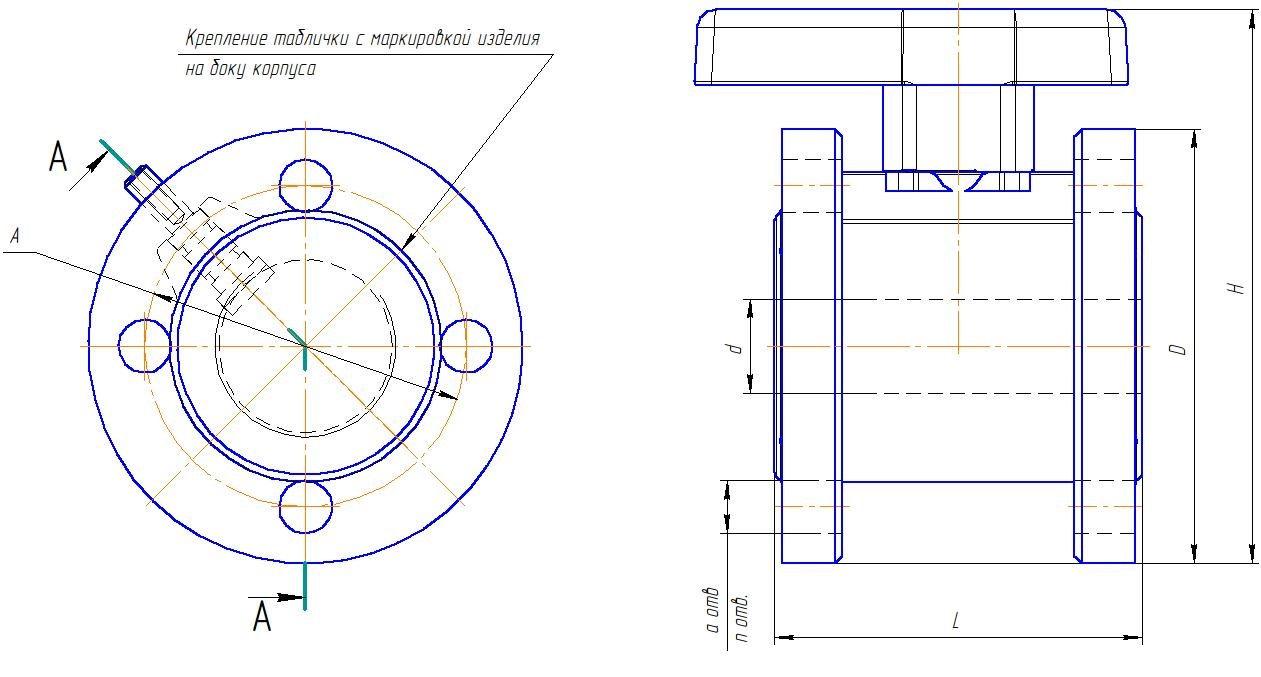

Чертеж шарового крана

Диаметр условный DN, мм Габаритные и присоединительные размеры, мм Крутящий момент на валу не более , Н м Масса, кг не более*
D, мм Н, мм L, мм А, мм а, мм х n, на 1 фланец
25115147708716х451,1
321351627810220х471,4
401451748911220х4101,7
5015520110112720х4152,2
8019524013016220х8204,1
10023027115119224х8306,6

Типы выпускаемых шаровых кранов
Шаровый кран фланцевый
Шаровый кран межфланцевый

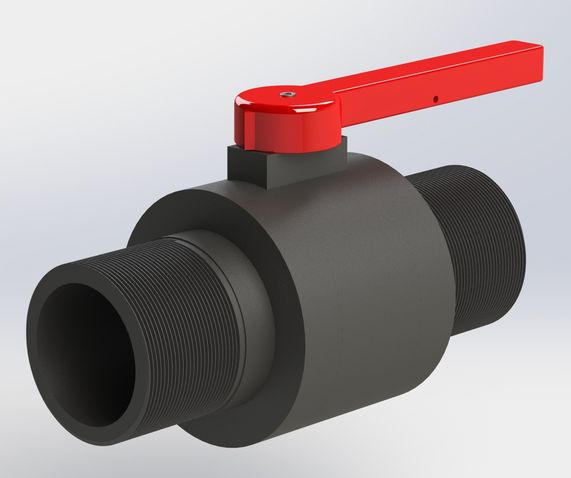

Шаровый кран муфтовый
Шаровый кран муфтовый
Краткая характеристика шарового крана из полимерных композиционных материалов производства ООО «Константа-2»:
Характеристика Значение
Срок службы: не менее 5 лет
Ресурс: не менее 4000 циклов
Давление PN: от 0,6 до 2,5 МПа
Температура рабочих сред от -60°С до + 150°С.
Температура окружающей среды от -70°С до +50°С.
Условия эксплуатации УХЛ 2; 2.1 по ГОСТ 15150-69
Материал корпуса: композит на основе термореактивных и термопластичных смол "Констафтор-Г", "Констафтор-1000П"
Материал шара: композиты Констафтор 1000; Констафтор 1000П
Класс герметичности: А по ГОСТ Р 54808-2011
Присоединение ШК к трубопроводу фланцевое, межфланцевое, муфтовое
Присоединительные размеры фланцев по ГОСТ 33259-2015
Направление движения рабочей среды двухстороннее
Расположение ШК на трубопроводе любое
Рабочие среды: нефтепродукты; химически активные седы (кислые и щелочные с механическими включениями и без механических включений); вода бытовая, промышленная, морская; пар; пищевые и биологические среды; гидро- и пневмопульпы крупностью частиц до 2 мм.
ВАРИАНТЫ УПРАВЛЕНИЯ:   - ручной привод; - ручной привод с редуктором; - электропривод; - пневмопривод
