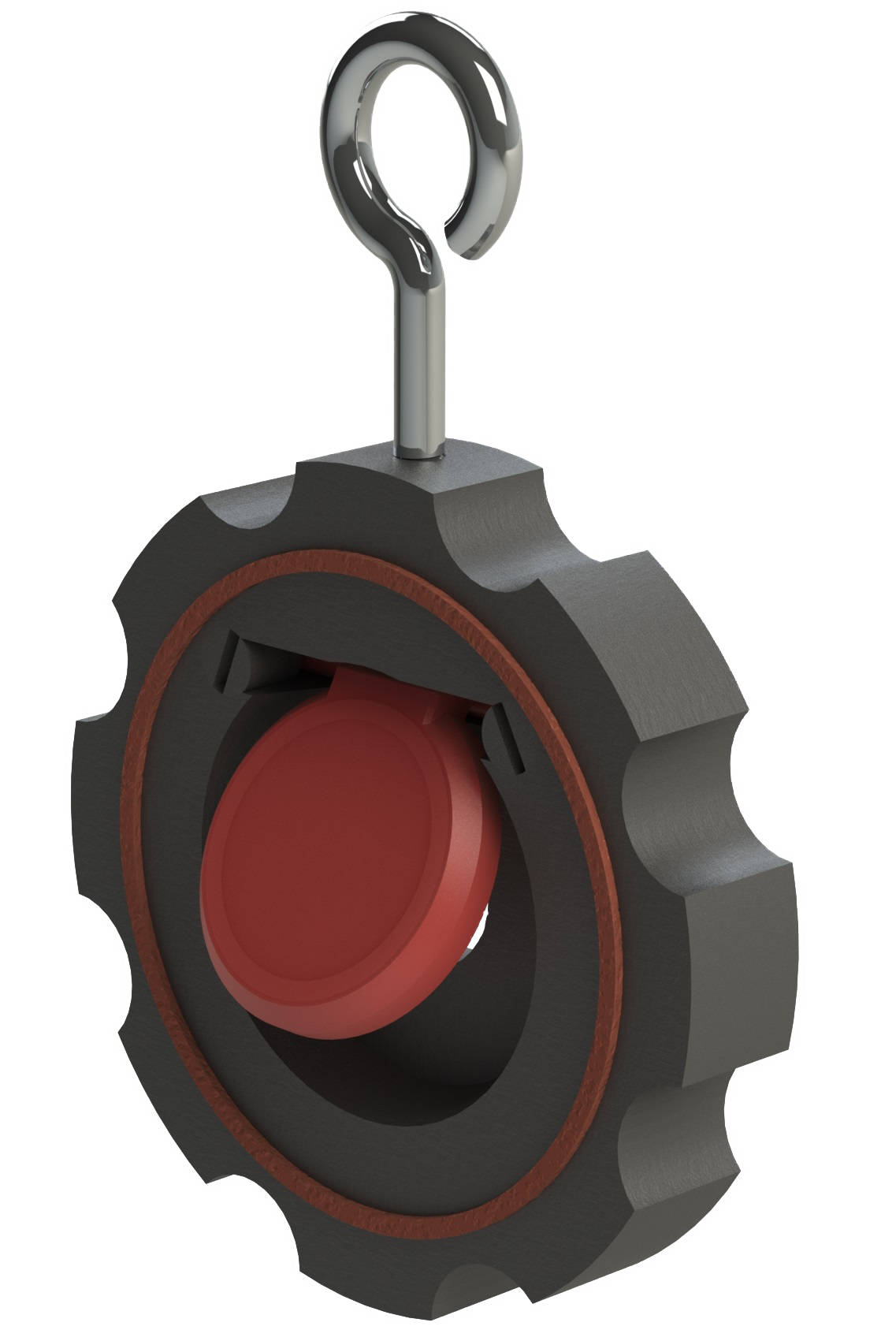

Дисковый обратный клапан


Изображение дискового обратного клапана
Изображение дискового обратного клапана
ДИСКОВЫЕ ОБРАТНЫЕ КЛАПАНЫ ИЗ ПОЛИМЕРНЫХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ ТУ 28.14.11-044-34724672-2022

Клапаны обратные (КО) предназначены для установки в качестве защитной трубопроводной арматуры для перекрытия обратного потока рабочей среды в трубопроводе и открытия потока рабочей среды в зависимости от требований технологического процесса (цикл «открыто-закрыто») при транспортировке различных сред, в том числе агрессивных химических, абразивных, а также нефте- и газопродуктов. Клапаны обратные выпускаются по технологической документации и технологии компании ООО «Константа-2».

    Обратные клапаны используются:
  • в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
  • в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
  • в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
  • в гидролиниях, где требуется однонаправленное движение жидкости.

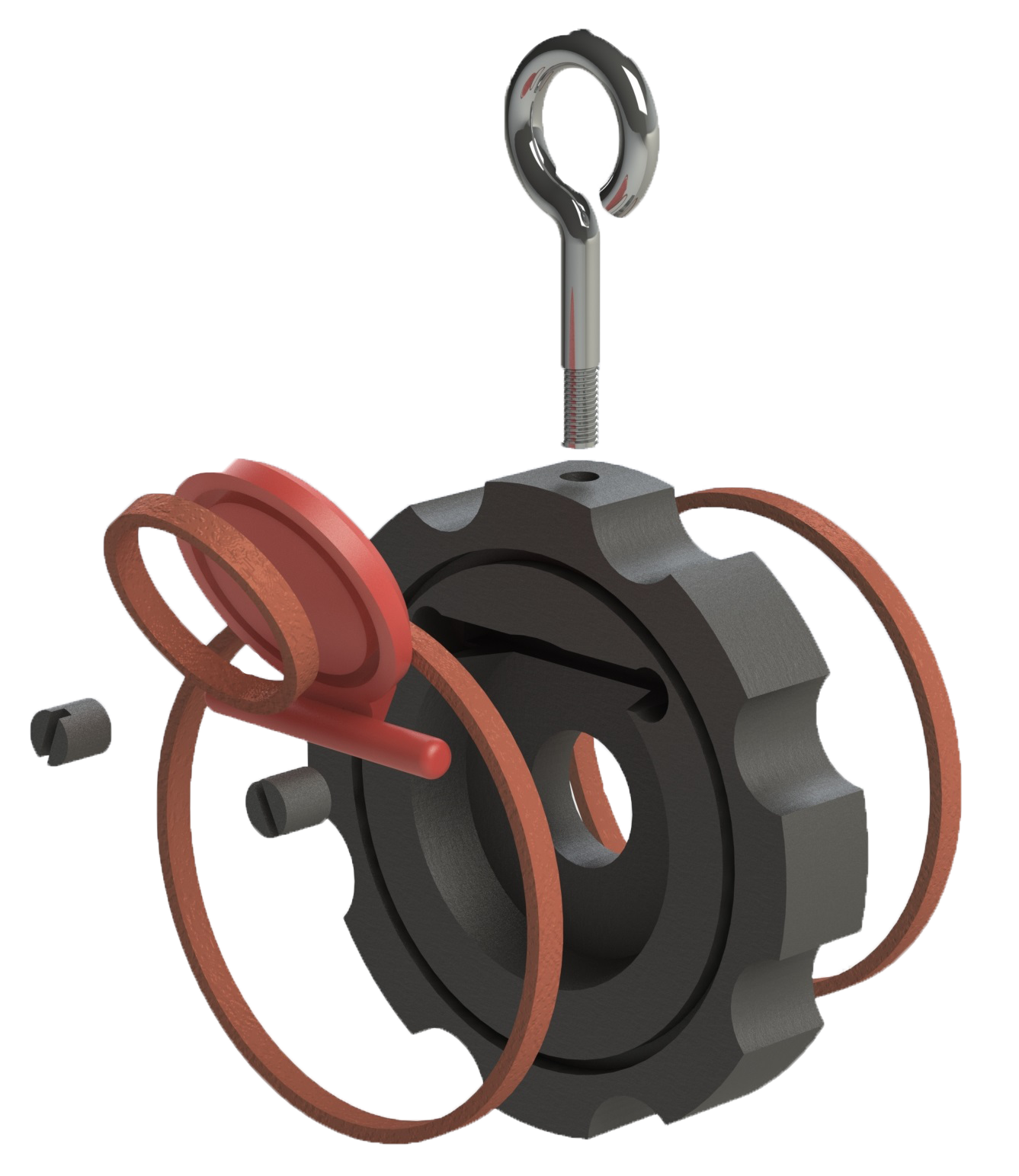

    • Дисковый обратный клапан в разобранном состоянии
    Дисковый обратный клапан в разобранном состоянии

    Композитное решение обеспечивает низкий вес арматуры, гарантирует высокую химическую стойкость арматуры, отличные эксплуатационные характеристики, а также сохранный в течение всего срока работы внешний вид запорного узла. Эти качества определяются особенностями и достоинствами композиционных полимерных материалов, все чаще теснящих металлы в новых разработках оборудования и узлов. Так для изготовления корпуса и диска используются композиты на основе сверхстойких пластиков, обеспечивающих высокую абразивную стойкость, что в сочетании с универсальной химической терпимостью делает композитное решение более привлекательным для применения, чем вариант применения металлического корпуса и диска. Неметаллический дисковый обратный клапан является результатом синтеза наилучших доступных технологий в области переработки полимерных и композиционных материалов.

    Разработанные композитные дисковые обратные клапаны предназначены для перекрытия обратного потока рабочей среды трубопроводов при перекачки различных сред, в том числе агрессивных химических, абразивных, а также нефте- и газопродуктов, кроме того универсальная химическая стойкость использованных для выпуска обратных дисковых клапанов композитов и высокая инертность этих материалов позволяют рекомендовать данное исполнение обратных дисковых клапанов и для пищевых и биологических сред.

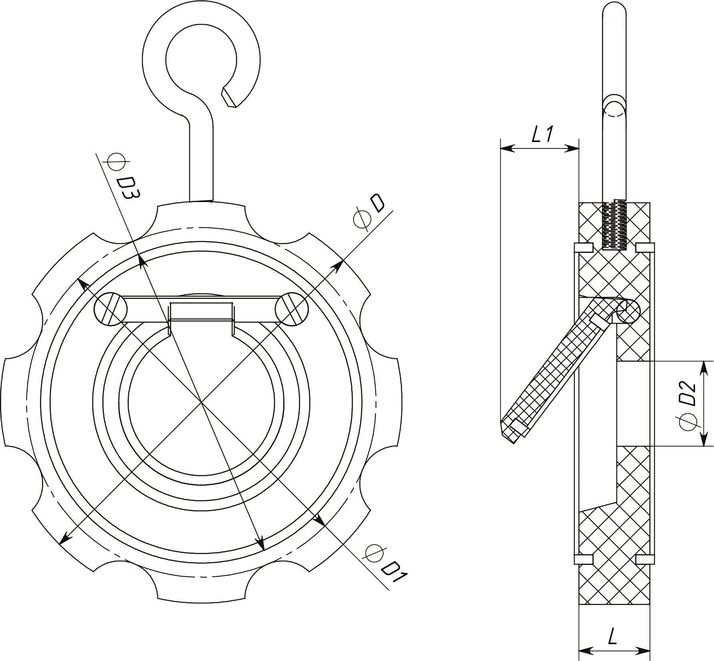

    Чертеж дискового клапана
    Чертеж дискового клапана

    Диаметр условный DN, мм Габаритные и присоединительные размеры, мм Масса, кг не более*
    D, мм D1, мм D2, мм D3, мм L, мм L1, мм
    3210282187615220,25
    4011292228416270,3
    501281083210218400,4
    651441204011620550,6
    801621425413022670,7
    1001921687015425671,1

    Рекомендации по монтажу

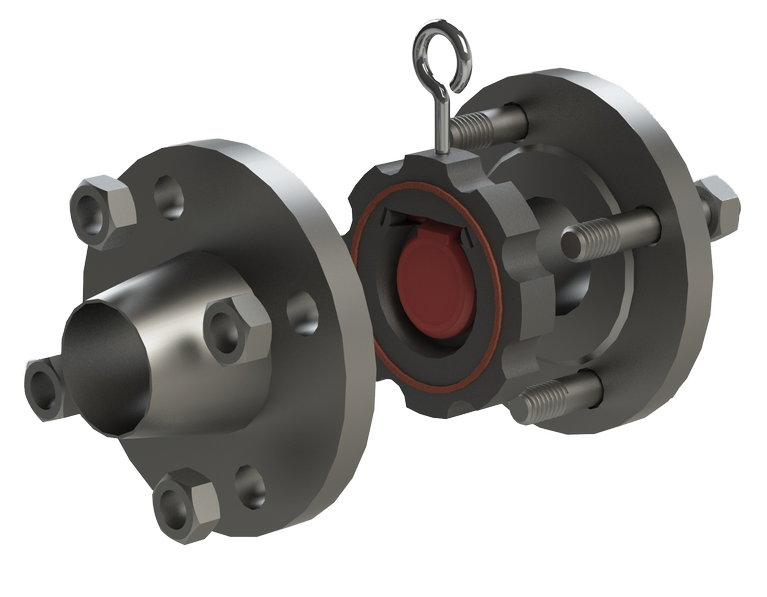

    Монтаж на стальные трубопроводы
    Монтаж на стальные трубопроводы

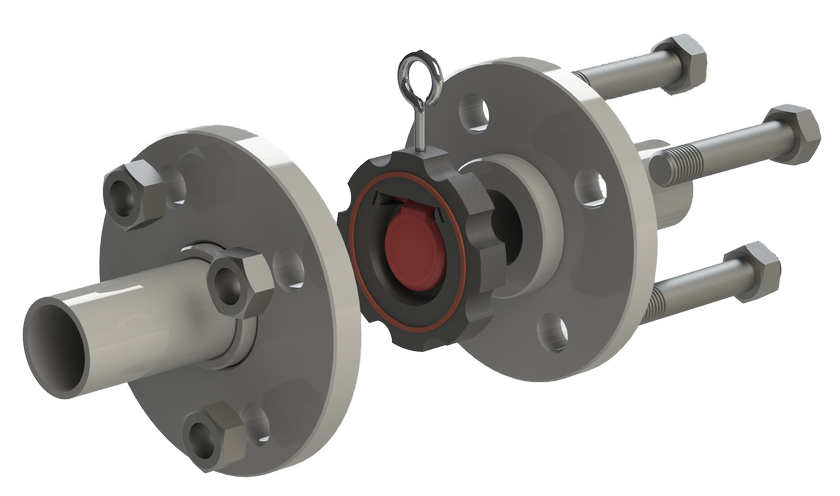

    Монтаж на пластиковые трубопроводы
    Монтаж на пластиковые трубопроводы
    Краткая характеристика дискового обратного клапана из полимерных композиционных материалов производства ООО «Константа-2»:
    Характеристика Значение
    Срок службы: не менее 5 лет
    Ресурс: не менее 400000 циклов
    Давление PN: от 0,6 до 1,6 МПа
    Температура рабочих сред от -50°С до + 150°С.
    Температура окружающей среды от -70°С до +50°С.
    Условия эксплуатации УХЛ 2; 2.1 по ГОСТ 15150-69
    Материал корпуса: композит на основе термореактивных и термопластичных смол "Констафтор-Г", "Констафтор-1000П"
    Класс герметичности: А по ГОСТ Р 54808-2011
    Присоединение клапана обратного дискового к трубопроводу фланцевое, межфланцевое
    Присоединительные размеры фланцев по ГОСТ 33259-2015
    Направление движения рабочей среды одностороннее
    Рабочие среды: нефтепродукты; химически активные седы (кислые и щелочные с механическими включениями и без механических включений); вода бытовая, промышленная, морская; пар; пищевые и биологические среды; гидро- и пневмопульпы крупностью частиц до 2 мм.
