Гермовводы(коннекторы)
ТУ 2291-018-34724672-2013


patent 120
patent 120
patent 120
patent 120
patent 120

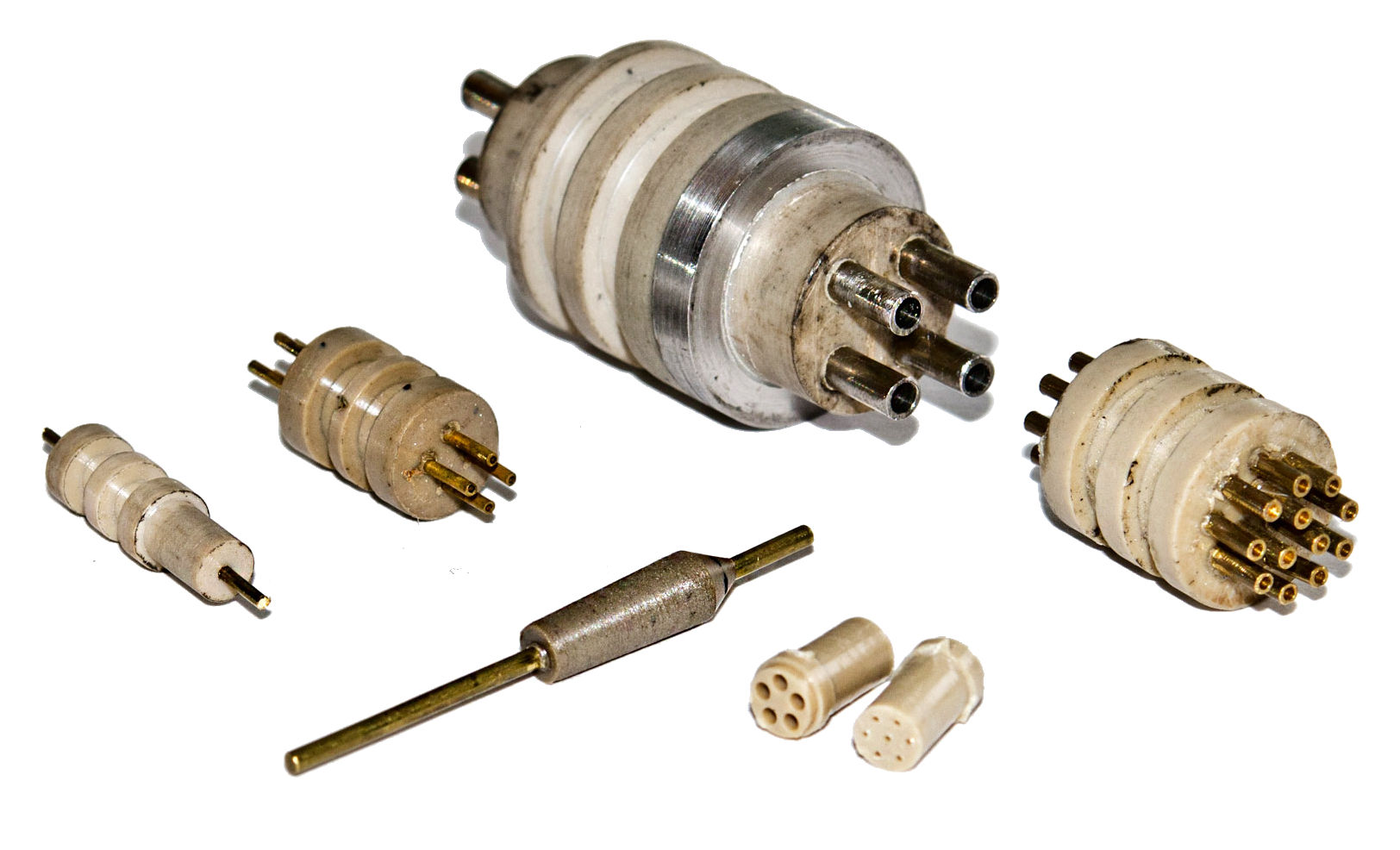

Используются для передачи электрической мощности или электрических сигналов в составе оборудования, работающего в условиях высокого давления и температур, наличия агрессивных сред, в частности нефтегазового и геофизического оборудования. Данные устройства предназначены для работы в цепях переменного, постоянного и импульсного токов с частотой до 3 МГц.

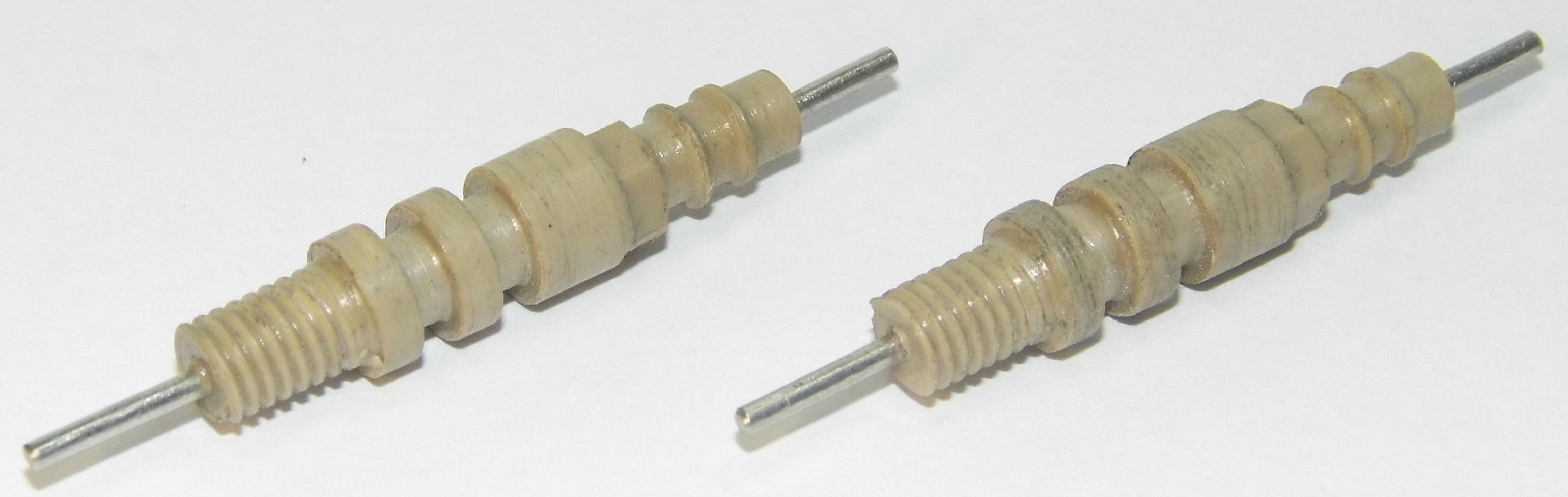

Гермовводы для геофизических приборов нефтегазового комплекса предназначены для соединения участков электрической линии связи или питания и герметизации места прохождения её через элемент конструкции скважинного прибора.

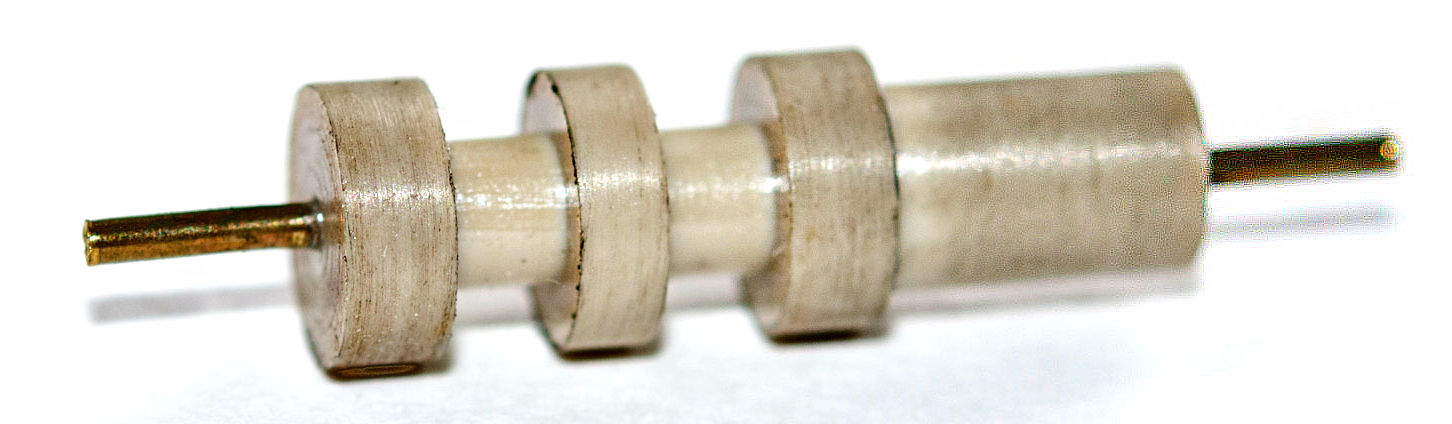

Герметичные кабельные вводы изготавливаются литьем под давлением или компрессионным прессованием из композиционных материалов на основе полиэфирэфиркетона или фторопласта. Кабельные вводы выполнены из меди, медных сплавов или нержавеющей стали и имеют специальное крепление в корпусе гермоввода.

steker-rozetka

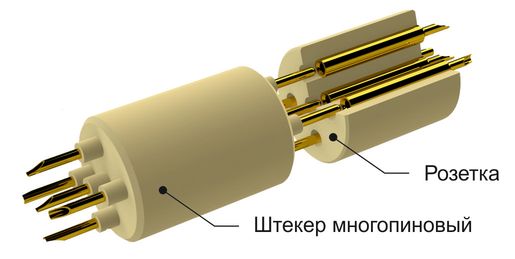

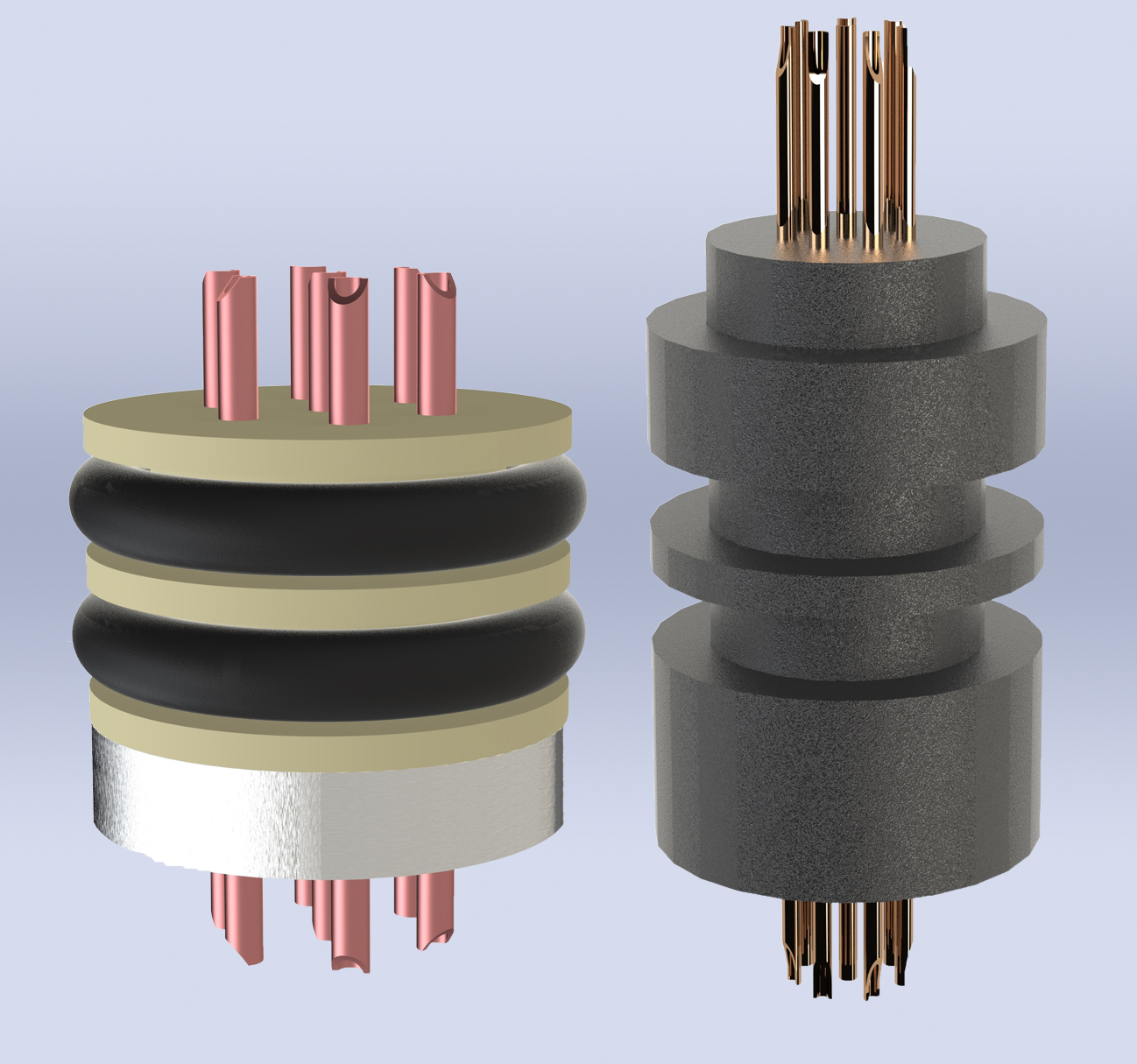

Основные варианты коннекторов (штекер и розетка)

Условия эксплуатации коннекторов:
  • рабочие среды: природный газ, нефть, нефтепродукты, органические растворители, аммиак, растворы кислот и щелочей, буровые растворы и другие агрессивные среды;
  • максимальное давление: до 120 МПа;
  • максимальное рабочее напряжение не более 1000 В;
  • сопротивление изоляции в нормальных условиях не менее 5000 МОм;
  • рабочий ток на каждый контакт, А не менее — от 2,5 до 25 в зависимости от диаметра контакта;
  • максимальное ударное ускорение — до 100g;
  • диаметр контактов — от 0,7 до 3 мм;
  • сопротивление контактов, мОм: от 8 до 17 в зависимости от диаметра контактов;
  • диапазон рабочих температур, 0С от -100 + 250ºС;
  • минимальная наработка, ч не менее — 10000;
  • максимальное количество стыковок, не менее — 500;
  • срок годности, лет не менее — 15;
  • климатическое исполнение — ХЛ, УХЛ по ГОСТ 15150.

Материал корпуса:фторопласт или его композиты, Констафтор 1000 (полиэфиэфиркетон или его композиты), Констафтор 1000П (композиционный материал на основе полифениленсульфида) и другие материалы согласно чертежа изделия.

Материал контактов:нержавеющая сталь 12Х18Н10Т, AISI 304, 316, медь, бронза или латунь и другие материалы по согласованию с потребителем.

Покрытие контактов:без покрытия, позолота, химическое никелирование.
